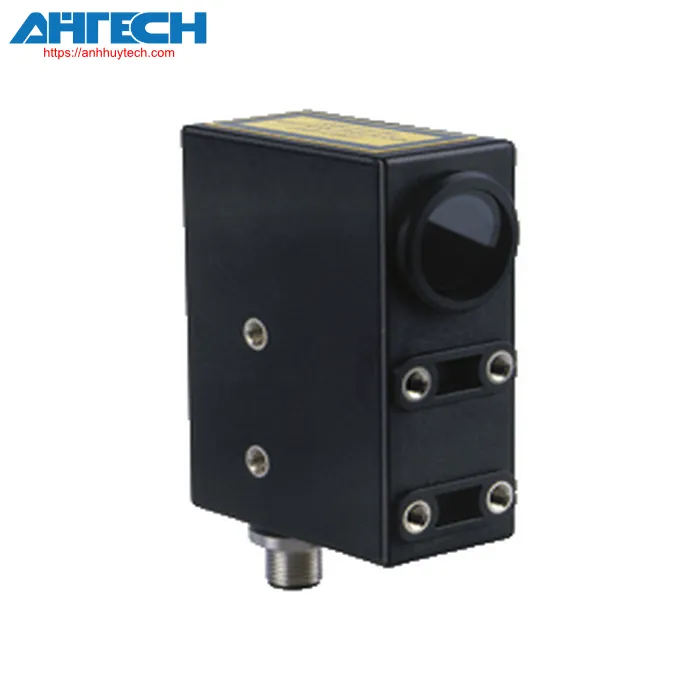

Cảm biến quang Pepperl+Fuchs DK10-LAS-54/76/110/124

Danh mục Pepperl+Fuchs

Cảm biến quang DK10-LAS-54/76/110/124

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của DK10-LAS-54/76/110/124

Phân loại

Mô tả sản phẩm
Cảm biến tương phản dấu in, Phạm vi phát hiện 10 mét, màu đỏ laser light, laser class 2, chế độ light/dark on, độ nhạy adjuster, push-pull output, Giắc M12

Thông số kỹ thuật chung
Phạm vi phát hiện hiệu quả		0 ... 10 m
Khoảng cách phản xạ		0 ... 10 m
Phạm vi phát hiện ngưỡng		12 m
Mục tiêu tham khảo		phản xạ C110-2
Nguồn sáng		diode laser
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến
Cường độ Laser danh nghĩa
	Lưu ý	ÁNH SÁNG LASER , KHÔNG NHÌN THẲNG VÀO TIA SÁNG
	Laser class	2
	Độ dài sóng	650 nm
	Khe hở chùm ánh sáng	< 1.5 mrad
	Độ dài xung	1.5 µs
	Tỷ lệ lặp lại	108.7 kHz
	năng lượng xung tối đa	2.1 nJ
Kích thước điểm sáng		approx. 10 mm ở khoảng cách 10 m
Giới hạn ánh sáng môi trường
	Continuous light	40000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		550 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		60 %
Chỉ báo/các phương tiện vận hành
Chỉ báo chức năng		đèn LED màu vàng: sáng lên nếu máy thu sáng (đèn sáng), sáng lên nếu đầu thu không sáng (dark on)
Bộ phận điều khiển		công tắc chuyển đổi Light-on/dark-on, độ nhạy adjuster
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Ripple		10 %
Dòng điện không tải		= 55 mA
đầu vào
Tín hiệu kiểm tra đầu vào		vô hiệu hóa bộ phát với Ub
Đầu ra
Loại chuyển mạch		chế độ chế độ light/dark on có thể chuyển đổi
Đầu ra tín hiệu		Đầu ra Push-pull, bảo vệ ngắn mạch, bảo vệ đảo cực
điện áp chuyển mạch		PNP: U_B - 2.5 V / NPN: U_Rest 1.5 V
Dòng điện chuyển mạch		max. 200 mA
Tần số chuyển đổi		16.5 kHz
Thời gian đáp ứng		30 µs
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
An toàn tia laser		IEC 60825-1:2007
Tuân thủ các tiêu chuẩn và chỉ thị
Sự phù hợp tiêu chuẩn
	Chống sốc và va đập	IEC / EN 60068. nửa hình sin, 40 g trong mỗi X, Hướng Y và Z
	Chống rung	IEC / EN 60068-2-6. Sinus. 10 -150 Hz, 5 gam trong mỗi X, Hướng Y và Z
Phê duyệt và chứng nhận
Chứng nhận UL		đạt tiêu chuẩn an toàn của UL , Class 2 nguồn cấp source
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-10 ... 50 °C (14 ... 122 °F)
Nhiệt độ bảo quản		-20 ... 75 °C (-4 ... 167 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		5 chân, M12 x 1 connector
Vật liệu
	Vỏ	PC (Makrolon gia cố bằng sợi thủy tinh)
	Optical face	glass
Khối lượng		200 g
Kích thước
	Chiều cao	85.6 mm
	Chiều rộng	33 mm
	Độ sâu	60.8 mm
