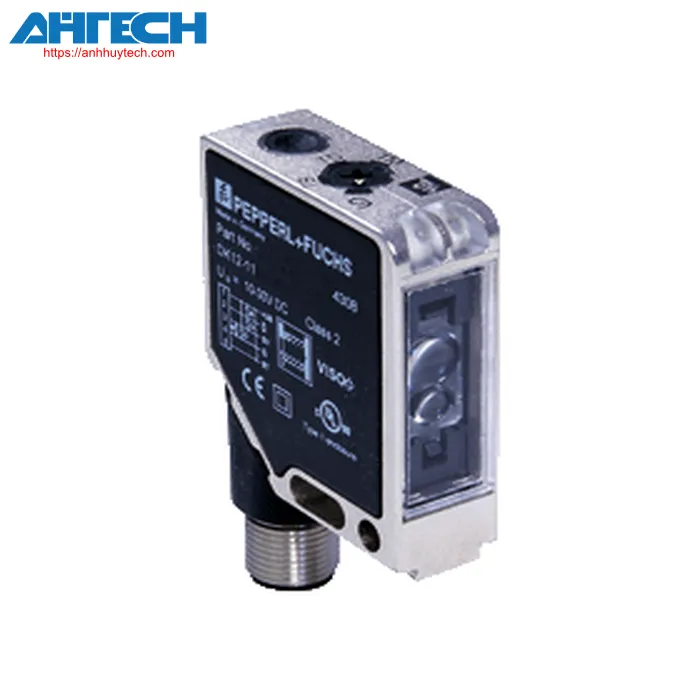

Cảm biến quang Pepperl+Fuchs DK12-11/124/136

Danh mục Pepperl+Fuchs

Cảm biến quang DK12-11/124/136

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của DK12-11/124/136

Phân loại

Mô tả sản phẩm
Cảm biến tương phản dấu in, Phạm vi phát hiện 11 mm, Ánh sáng RGB song song với hướng dọc của vỏ máy, light/dark ON, external Teach-In, 2 đầu ra push-pull, Giắc M12

Thông số kỹ thuật chung
Phạm vi cảm biến		11 mm ± 2 mm
Nguồn sáng		3 LEDs (R,G,B)
Loại ánh sáng		Có thể nhìn thấy màu xanh lá cây/đỏ/xanh, modulated light
Kích thước điểm sáng		1 mm x 3 mm , điểm sáng song song với thân máy
Sai số góc		max. ± 3°
Teach-in		Hướng dẫn tĩnh và động
Các thông số liên quan đến chức năng an toàn
MTTF_d		750 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		60 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây, sáng liên tục Bật nguồn , ngắn mạch : Đèn LED nhấp nháy màu xanh lá cây (khoảng 4 Hz)
Chỉ báo chức năng		2 đèn LED màu vàng, sáng lên trong trường hợp phát hiện
Chỉ báo Teach-In		Dấu hiệu Teach-In: LED xanh/vàng nhấp nháy đồng pha; 2,5 Hz. Nền Teach-In: LED xanh/vàng nhấp nháy không đồng pha; 2,5 Hz. Teach-In động: LED xanh/vàng nhấp nháy đồng pha; 1,0 Hz. Lỗi Teach: LED xanh/vàng nhấp nháy không đồng pha; 8,0 Hz.
Bộ phận điều khiển		Công tắc xoay Teach-In cho hoạt động chuyển mạch, chế độ teach-in mark, Nền tảng Teach-In và Dynamic Teach-In
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Ripple		10 %
Dòng điện không tải		= 80 mA
đầu vào
Đầu vào chức năng		Ext. Đầu vào Teach-In (ET)
Đầu ra
Loại chuyển mạch		chế độ light/dark on
Đầu ra tín hiệu		2 đầu ra push-pull (4 trong 1), bổ sung, chống đoản mạch, bảo vệ đảo cực
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA
Tần số chuyển đổi		10 kHz
Thời gian đáp ứng		50 µs
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Phù hợp với EAC		TR CU 020/2011
Lớp bảo vệ		II, điện áp định mức = 250 V AC với mức độ ô nhiễm 1-2 theo IEC 60664-1
Chứng nhận UL		đạt tiêu chuẩn an toàn của UL , Class 2 nguồn cấp source
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-20 ... 60 °C (-4 ... 140 °F)
Nhiệt độ bảo quản		-40 ... 75 °C (-40 ... 167 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		Đầu nối kim loại, M12, 5 chân, Có thể xoay 90°
Vật liệu
	Vỏ	Khung: mạ niken, kẽm đúc áp lực, Bên: nhựa PC gia cường bằng sợi thủy tinh
	Optical face	Khung nhựa
Khối lượng		60 g
Kích thước
	Chiều cao	49 mm
	Chiều rộng	41.5 mm
	Độ sâu	15 mm
