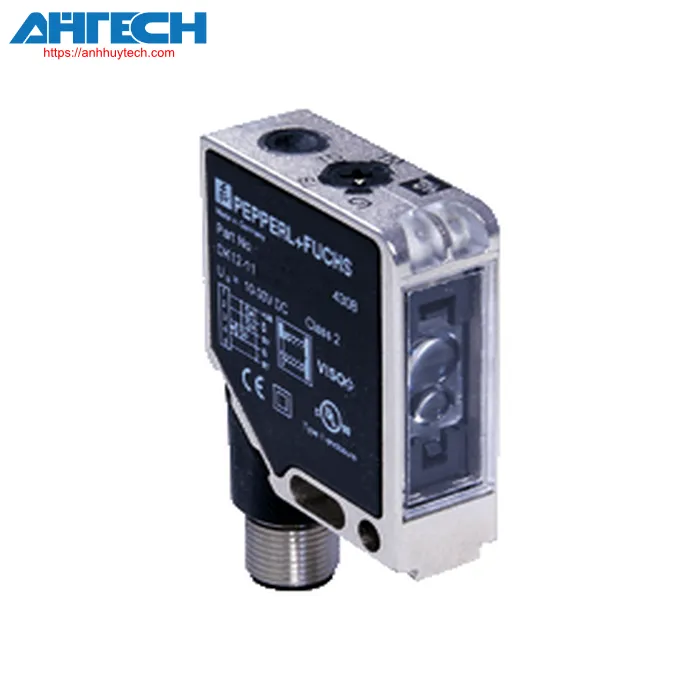

Cảm biến quang Pepperl+Fuchs DK12-11/A/124/136

Danh mục Pepperl+Fuchs

Cảm biến quang DK12-11/A/124/136

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của DK12-11/A/124/136

Phân loại

Mô tả sản phẩm
Cảm biến tương phản dấu in, Phạm vi phát hiện 11 mm, Ánh sáng RGB vuông góc với hướng dọc của vỏ, light/dark ON, external Teach-In, 2 đầu ra push-pull, Giắc M12

Thông số kỹ thuật chung
Phạm vi cảm biến		11 mm ± 2 mm
Nguồn sáng		3 LEDs (R,G,B)
Loại ánh sáng		Có thể nhìn thấy màu xanh lá cây/đỏ/xanh, modulated light
Kích thước điểm sáng		3 mm x 1 mm , Điểm sáng vuông góc với vỏ.
Sai số góc		max. ± 3°
Teach-in		Hướng dẫn tĩnh và động
Các thông số liên quan đến chức năng an toàn
MTTF_d		750 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		60 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây, sáng liên tục Bật nguồn , ngắn mạch : Đèn LED nhấp nháy màu xanh lá cây (khoảng 4 Hz)
Chỉ báo chức năng		2 đèn LED màu vàng, sáng lên trong trường hợp phát hiện
Chỉ báo Teach-In		Dấu hiệu Teach-In: LED xanh/vàng nhấp nháy đồng pha; 2,5 Hz. Nền Teach-In: LED xanh/vàng nhấp nháy không đồng pha; 2,5 Hz. Teach-In động: LED xanh/vàng nhấp nháy đồng pha; 1,0 Hz. Lỗi Teach: LED xanh/vàng nhấp nháy không đồng pha; 8,0 Hz.
Bộ phận điều khiển		Công tắc xoay Teach-In cho hoạt động chuyển mạch, chế độ teach-in mark, Nền tảng Teach-In và Dynamic Teach-In
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Ripple		10 %
Dòng điện không tải		= 80 mA
đầu vào
Đầu vào chức năng		Ext. Đầu vào Teach-In (ET)
Đầu ra
Loại chuyển mạch		chế độ light/dark on
Đầu ra tín hiệu		2 đầu ra push-pull (4 trong 1), bổ sung, chống đoản mạch, bảo vệ đảo cực
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA
Tần số chuyển đổi		10 kHz
Thời gian đáp ứng		50 µs
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Lớp bảo vệ		II, điện áp định mức = 250 V AC với mức độ ô nhiễm 1-2 theo IEC 60664-1
Chứng nhận UL		đạt tiêu chuẩn an toàn của UL , Class 2 nguồn cấp source
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-20 ... 60 °C (-4 ... 140 °F)
Nhiệt độ bảo quản		-40 ... 75 °C (-40 ... 167 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		Đầu nối kim loại, M12, 5 chân, Có thể xoay 90°
Vật liệu
	Vỏ	Khung: mạ niken, kẽm đúc áp lực, Bên: nhựa PC gia cường bằng sợi thủy tinh
	Optical face	Khung nhựa
Khối lượng		60 g
Kích thước
	Chiều cao	49 mm
	Chiều rộng	41.5 mm
	Độ sâu	15 mm
