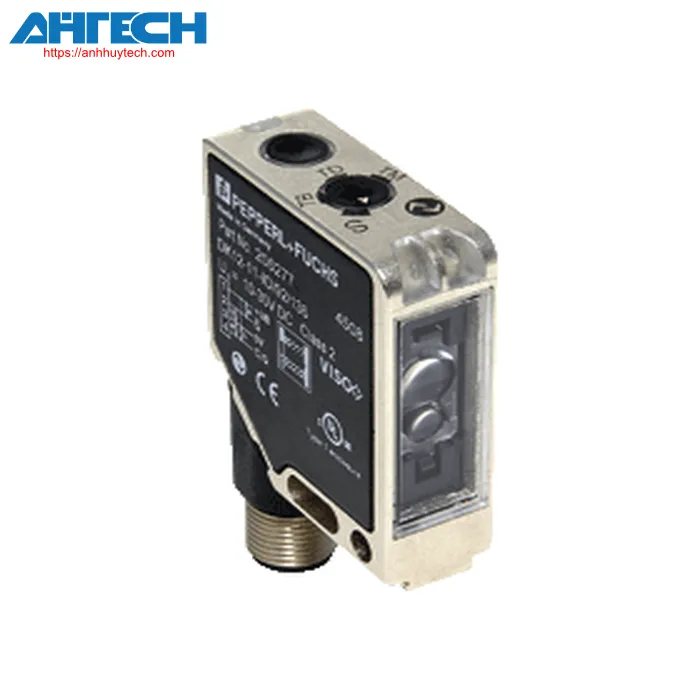

Cảm biến quang Pepperl+Fuchs DK12-11-IO/92/136

Danh mục Pepperl+Fuchs

Cảm biến quang DK12-11-IO/92/136

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của DK12-11-IO/92/136

Phân loại

Mô tả sản phẩm
Cảm biến độ tương phản dấu in với giao diện IO-Link., Phạm vi phát hiện 11 mm, Ánh sáng RGB song song với hướng dọc của vỏ máy, chế độ light/dark on, 2 đầu ra push-pull, Giắc M12

Thông số kỹ thuật chung
Phạm vi cảm biến		11 mm ± 2 mm
Nguồn sáng		3 LEDs (R,G,B)
Loại ánh sáng		Có thể nhìn thấy màu xanh lá cây/đỏ/xanh, modulated light
Kích thước điểm sáng		1 mm x 3 mm , điểm sáng song song với thân máy
Sai số góc		max. ± 3°
Teach-in		Hướng dẫn tĩnh và động
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây, sáng liên tục Bật nguồn , Chỉ báo điện áp thấp: Green LED, xung (khoảng 0,8 Hz) , ngắn mạch : Đèn LED nhấp nháy màu xanh lá cây (khoảng 4 Hz) , Giao tiếp IO link: Đèn LED màu xanh lá cây nhấp nháy (1 Hz)
Chỉ báo chức năng		2 đèn LED màu vàng, sáng lên trong trường hợp phát hiện
Chỉ báo Teach-In		Dấu hiệu Teach-In: LED xanh/vàng nhấp nháy đồng pha; 2,5 Hz. Nền Teach-In: LED xanh/vàng nhấp nháy không đồng pha; 2,5 Hz. Teach-In động: LED xanh/vàng nhấp nháy đồng pha; 1,0 Hz. Lỗi Teach: LED xanh/vàng nhấp nháy không đồng pha; 8,0 Hz.
Bộ phận điều khiển		Công tắc xoay Teach-In cho hoạt động chuyển mạch, chế độ teach-in mark, Nền tảng Teach-In và Dynamic Teach-In
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC / khi hoạt động ở chế độ IO-Link: 18 ... 30 V
Ripple		10 %
Dòng điện không tải		= 60 mA ở điện áp nguồn 24 V
Giao diện
Loại giao diện		IO-Link
Protocol		IO-Link V1.0
Mode		COM2 (38.4 kBit/s)
Đầu ra
Loại chuyển mạch		chế độ light/dark on
Đầu ra tín hiệu		2 đầu ra push-pull (4 trong 1), bổ sung, chống đoản mạch, bảo vệ đảo cực
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA
Tần số chuyển đổi		12.5 kHz
Thời gian đáp ứng		40 µs
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Lớp bảo vệ		II, điện áp định mức = 250 V AC với mức độ ô nhiễm 1-2 theo IEC 60664-1
Chứng nhận UL		đạt tiêu chuẩn an toàn của UL , Class 2 nguồn cấp source
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-20 ... 60 °C (-4 ... 140 °F)
Nhiệt độ bảo quản		-40 ... 75 °C (-40 ... 167 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		4 chân, Đầu nối kim loại M12 , có thể xoay 90°
Vật liệu
	Vỏ	Khung: mạ niken, kẽm đúc áp lực, Bên: nhựa PC gia cường bằng sợi thủy tinh
	Optical face	Khung nhựa
Khối lượng		60 g
Kích thước
	Chiều cao	49 mm
	Chiều rộng	41.5 mm
	Độ sâu	15 mm
