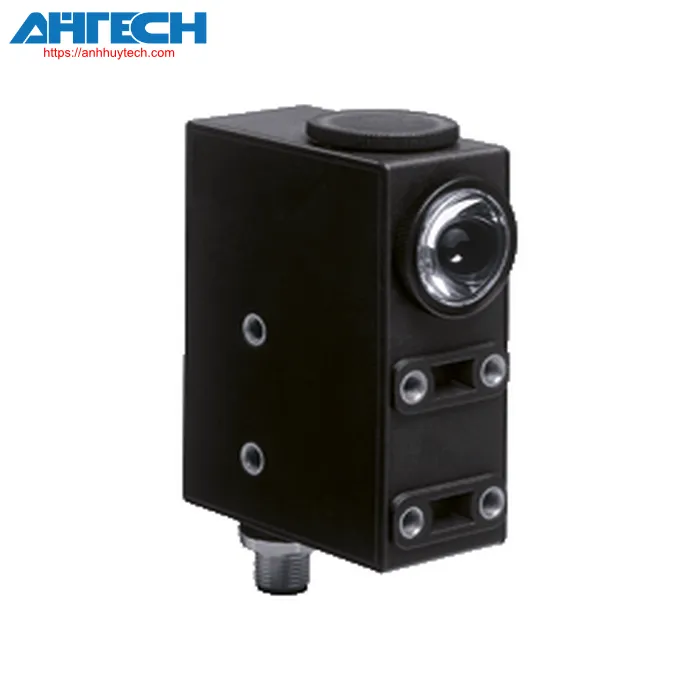

Cảm biến quang Pepperl+Fuchs DK20-9,5/9S20/110/124

Danh mục Pepperl+Fuchs

Cảm biến quang DK20-9,5/9S20/110/124

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của DK20-9,5/9S20/110/124

Phân loại

Mô tả sản phẩm
Cảm biến tương phản dấu in, Phạm vi phát hiện 9,5 mm, Ánh sáng RGB, chế độ light/dark on, external Teach-in, timer function, push-pull output, Giắc M12

Thông số kỹ thuật chung
Phạm vi cảm biến		9.5 mm ± 3 mm
Nguồn sáng		LED
Loại ánh sáng		Có thể nhìn thấy màu xanh lá cây/đỏ/xanh, modulated light
Kích thước điểm sáng		1 mm x 4 mm
Sai số góc		max. ± 3°
Giới hạn ánh sáng môi trường
	Continuous light	7000 Lux
Teach-in		tĩnh Teach-In
Các thông số liên quan đến chức năng an toàn
MTTF_d		650 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo chức năng		đèn LED màu vàng; thao tác chuyển đổi: sáng lên nếu phát hiện dấu in Hoạt động Teach-In: nhấp nháy chậm alarm display: nhấp nháy nhanh, nếu không thể thực hiện hoạt động an toàn
Bộ phận điều khiển		Phím thiết lập
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Ripple		10 %
Dòng điện không tải		= 70 mA
đầu vào
Đầu vào chức năng		Đầu vào Teach-In
Đầu ra
Loại chuyển mạch		chế độ chế độ light/dark on có thể chuyển đổi, kết quả theo thứ tự của Teach-In
Đầu ra tín hiệu		Đầu ra Push-pull, bảo vệ ngắn mạch, bảo vệ đảo cực
điện áp chuyển mạch		PNP: = (+U_B -2.5 V) , NPN: = 1.5 V
Dòng điện chuyển mạch		max. 200 mA
Tần số chuyển đổi		16.5 kHz
Thời gian đáp ứng		30 µs
Chức năng hẹn giờ		biên độ tăng , mono stable
	Độ dài xung	20 ms
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Tuân thủ các tiêu chuẩn và chỉ thị
Sự phù hợp tiêu chuẩn
	Chống sốc và va đập	IEC / EN 60068. nửa hình sin, 40 g trong mỗi X, Hướng Y và Z
	Chống rung	IEC / EN 60068-2-6. Sinus. 10 -150 Hz, 5 gam trong mỗi X, Hướng Y và Z
Phê duyệt và chứng nhận
Chứng nhận UL		đạt tiêu chuẩn an toàn của UL , Class 2 nguồn cấp source
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-20 ... 60 °C (-4 ... 140 °F)
Nhiệt độ bảo quản		-20 ... 75 °C (-4 ... 167 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		5 chân, M12 x 1 connector
Vật liệu
	Vỏ	PC (Makrolon gia cố bằng sợi thủy tinh)
	Optical face	glass
Khối lượng		200 g
Kích thước
	Chiều cao	85.6 mm
	Chiều rộng	33 mm
	Độ sâu	60.8 mm
