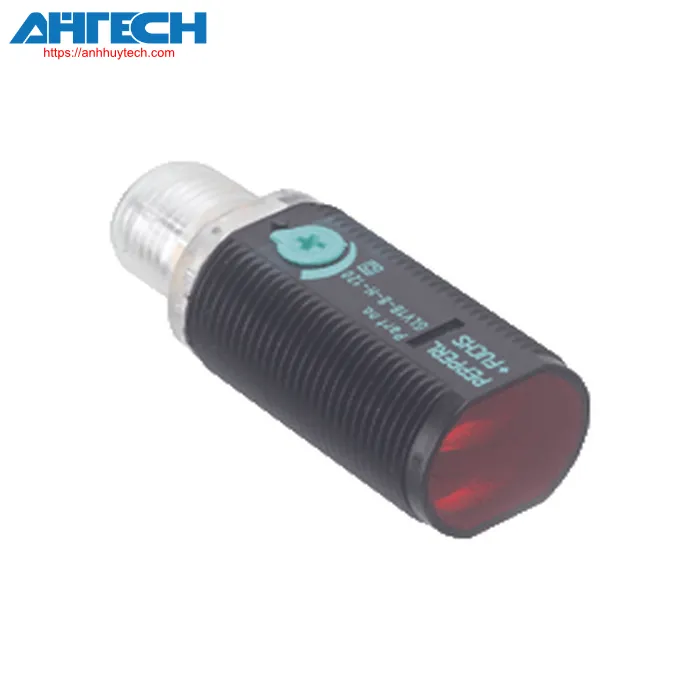

Cảm biến quang Pepperl+Fuchs GLV18-8-H-120/73/120

Danh mục Pepperl+Fuchs

Cảm biến quang GLV18-8-H-120/73/120

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của GLV18-8-H-120/73/120

Phân loại

Mô tả sản phẩm
Cảm biến tam giác có tính năng triệt tiêu nền, thiết kế vỏ ren M18, vỏ nhựa, mặt quang học phía trước, phạm vi phát hiện 120 mm, đèn đỏ, bật sáng/tối, phiên bản DC, 2 đầu ra PNP, phích cắm M12

Thông số kỹ thuật chung
Detection phạm vi		10 ... 120 mm
Phạm vi phát hiện tối thiểu.		10 ... 40 mm
Phạm vi phát hiện tối đa		15 ... 120 mm
Phạm vi điều chỉnh		40 ... 120 mm
Mục tiêu tham khảo		Kodak trắng 100 mm x 100 mm
Nguồn sáng		LED
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến , 640 nm
Chênh lệch đen trắng (6 %/90 %)		< 6 %
Đường kính của điểm sáng		~ 6 mm tại khoảng cách phát hiện 120 mm
Góc mở		approx. 2 °
Optical face		mặt trước
Giới hạn ánh sáng môi trường		30000 Lux
Độ trễ		< 2 %
Các thông số liên quan đến chức năng an toàn
MTTF_d		1340 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây, sáng liên tục Bật nguồn
Chỉ báo chức năng		đèn LED màu vàng: đèn sáng khi phát hiện vật thể
Bộ phận điều khiển		Phạm vi hoạt động adjuster
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Dòng điện không tải		< 15 mA
Đầu ra
Loại chuyển mạch		chế độ light/dark on
Đầu ra tín hiệu		2 PNP, bổ sung, bảo vệ ngắn mạch, cực thu hở
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA
Sụt áp		= 1.5 V DC
Tần số chuyển đổi		500 Hz
Thời gian đáp ứng		= 1 ms
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Lớp bảo vệ		II, Điện áp cách điện định mức = 50 V AC có mức độ ô nhiễm 1-2 theo IEC 60664-1
Chứng nhận UL		Đạt tiêu chuẩn UL, Nguồn class 2
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-25 ... 60 °C (-13 ... 140 °F)
Nhiệt độ bảo quản		-30 ... 70 °C (-22 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		Đầu kết nối 4 chân M12 x 1
Vật liệu
	Vỏ	PC
	Optical face	PMMA
	Đầu nối	Nhựa
Khối lượng		approx. 10 g
Kích thước
	Chiều dài	43.9 mm
	Đường kính	18 mm
	Kích thước ren	M18
