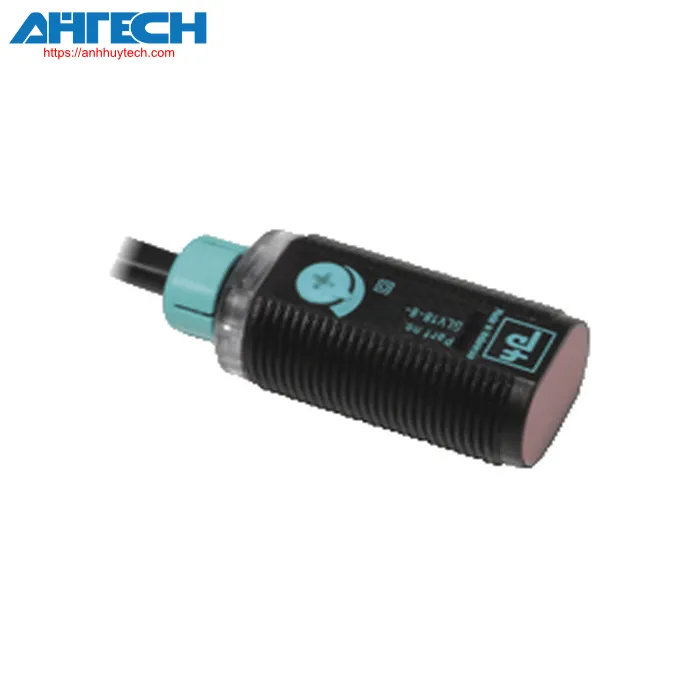

Cảm biến quang Pepperl+Fuchs K=5m

Danh mục Pepperl+Fuchs

Cảm biến quang K=5m

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của GLV18-8-200/25/33/102/115 K=5m

Phân loại

Mô tả sản phẩm
Cảm biến chế độ khuếch tán, Thiết kế vỏ ren M18, Nhựa housing, mặt quang học phía trước, Phạm vi phát hiện 200 mm, ánh sáng đỏ, đèn sáng, Phiên bản DC, Đầu ra NPN, Cáp cố định dài 5 mét

Thông số kỹ thuật chung
Detection phạm vi		50 ... 200 mm có thể điều chỉnh
Phạm vi phát hiện tối đa		0 ... 200 mm
Mục tiêu tham khảo		Kodak trắng 100 mm x 100 mm
Nguồn sáng		LED
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến , 640 nm
Đường kính của điểm sáng		approx. 15 mm at 200 mm
Góc mở		approx. 4 °
Optical face		mặt trước
Giới hạn ánh sáng môi trường		30000 Lux
Độ trễ		< 15 %
Các thông số liên quan đến chức năng an toàn
MTTF_d		920 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây, sáng liên tục Bật nguồn
Chỉ báo chức năng		đèn LED màu vàng: đèn sáng khi phát hiện vật thể ; nhấp nháy khi thiếu dự trữ hoạt động
Bộ phận điều khiển		điều chỉnh độ nhạy
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Dòng điện không tải		< 20 mA
Đầu ra
Loại chuyển mạch		light-on
Đầu ra tín hiệu		1 NPN, bộ thu hở được bảo vệ ngắn mạch
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA
Sụt áp		= 1.5 V DC
Tần số chuyển đổi		500 Hz
Thời gian đáp ứng		= 1 ms
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Lớp bảo vệ		II, Điện áp cách điện định mức = 50 V AC có mức độ ô nhiễm 1-2 theo IEC 60664-1
Chứng nhận UL		Đạt tiêu chuẩn UL, Nguồn class 2
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-25 ... 60 °C (-13 ... 140 °F)
Nhiệt độ bảo quản		-40 ... 70 °C (-40 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		cáp cố định 5 m
Vật liệu
	Vỏ	PC
	Optical face	PMMA
	Cable	PVC
Khối lượng		approx. 75 g
Kích thước
	Chiều dài	39.8 mm
	Đường kính	18 mm
	Kích thước ren	M18
