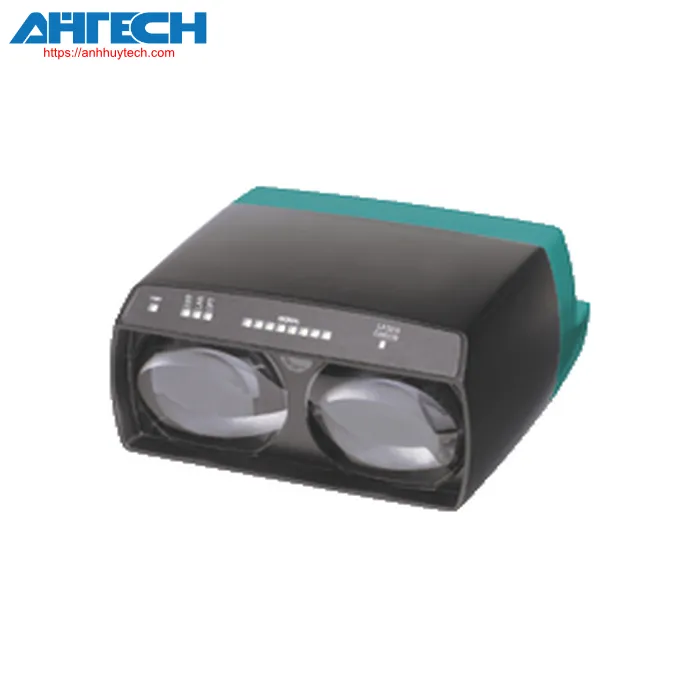

Cảm biến quang Pepperl+Fuchs LS684-DA-EN/F1/146

Danh mục Pepperl+Fuchs

Cảm biến quang LS684-DA-EN/F1/146

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của LS684-DA-EN/F1/146

Phân loại

Mô tả sản phẩm
Bộ ghép dữ liệu quang cho Ethernet tốc độ cao, Phạm vi phát hiện 150 m, infraánh sáng đỏ, Tốc độ dữ liệu 100 Mbit/s, Giắc M12

Thông số kỹ thuật chung
Phạm vi phát hiện hiệu quả		0 ... 150 m
Phạm vi phát hiện ngưỡng		180 m
Nguồn sáng		diode laser
Loại ánh sáng		ánh sáng hồng ngoại điều chế
Cường độ Laser danh nghĩa
	Lưu ý	Bức xạ lazer không nhìn thấy , KHÔNG NHÌN TRỰC TIẾP BẰNG CÁC THIẾT BỊ QUANG HỌC
	Laser class	1M
	Độ dài sóng	785 nm
	Khe hở chùm ánh sáng	15 mrad
	Độ dài xung	8 ns
	Tỷ lệ lặp lại	62.5 MHz
	Công suất quang tối đa đầu ra	60 mW
Đường kính của điểm sáng		1,5 m ở khoảng cách 100 m
Góc mở		1 °
Giới hạn ánh sáng môi trường		> 10000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		58.6 a
Mission Time (T_M)		10 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo luồng dữ liệu		đèn LED màu xanh lá cây: OPTO-Link đèn LED màu vàng: LAN-Link đèn LED màu đỏ: ERROR
Chỉ báo chức năng		Cường độ tín hiệu (8 LED: Red, màu vàng, màu xanh lá)
Thông số kỹ thuật điện
Điện áp hoạt động		18 ... 30 V DC
Dòng điện không tải		200 mA
Tốc độ dữ liệu		100 MBit/giây (Nhanh Ethernet)
Độ trễ tín hiệu		2,9 µs (trên toàn bộ khoảng cách hoạt động hiệu quả)
Giao diện
Loại giao diện		100 BASE-TX
Đầu ra
Đầu ra cảnh báo ổn định		1 PNP, không hoạt động khi thiếu dự trữ hoạt động , bảo vệ ngắn mạch, max. 200 mA
Phù hợp với
An toàn tia laser		EN 60825-1:2007
Phê duyệt và chứng nhận
Chứng nhận UL		đạt tiêu chuẩn an toàn của UL
FDA approval		IEC 60825-1:2007 Tuân thủ 21 CFR 1040.10 và 1040.11, ngoại trừ các sai lệch theo Laser Khôngtice Không. 50, dated June 24, 2007
Điều kiện môi trường
nhiệt độ môi trường		-30 ... 50 °C (-22 ... 122 °F)
Nhiệt độ bảo quản		-40 ... 70 °C (-40 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP65
Vật liệu
	Vỏ	ABS / PC
	Optical face	Nhựa
Khối lượng		700 g
Kích thước
	Chiều cao	90 mm
	Chiều rộng	170 mm
	Chiều dài	171 mm
