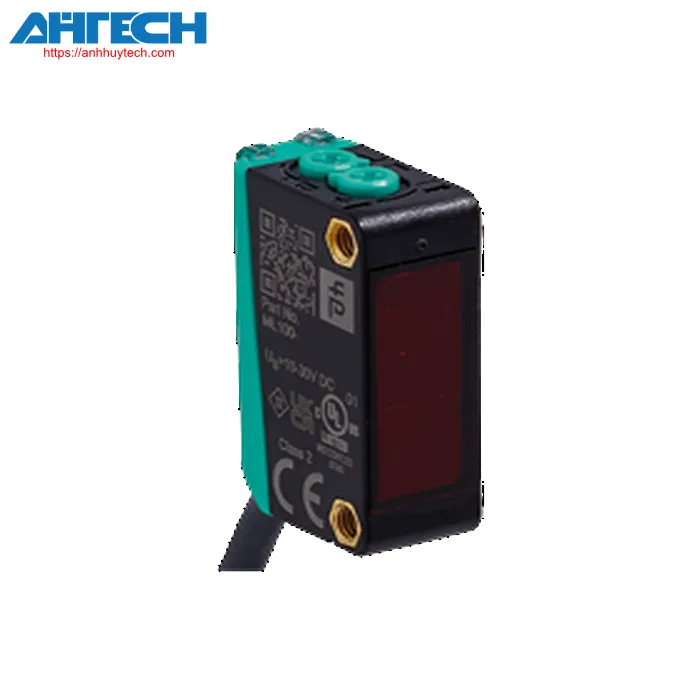

Cảm biến quang Pepperl+Fuchs ML100-8-H-250-RT/103/115

Danh mục Pepperl+Fuchs

Cảm biến quang ML100-8-H-250-RT/103/115

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của ML100-8-H-250-RT/103/115

Phân loại

Mô tả sản phẩm
Cảm biến đo bằng phương pháp tam giác với khả năng loại bỏ nền, Phạm vi cảm biến có thể điều chỉnh 250 mm, ánh sáng đỏ, chế độ light/dark on, đầu ra PNP, cáp cố định

Thông số kỹ thuật chung
Detection phạm vi		5 ... 250 mm
Phạm vi phát hiện tối thiểu.		5 ... 30 mm
Phạm vi phát hiện tối đa		5 ... 250 mm
Phạm vi điều chỉnh		30 ... 250 mm
Mục tiêu tham khảo		tiêu chuẩn màu trắng, 100 mm x 100 mm
Nguồn sáng		LED
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến
Bộ lọc phân cực		no
Chênh lệch đen trắng (6 %/90 %)		< 15 % at 250 mm
Đường kính của điểm sáng		approx. 15 mm ở khoảng cách 250 mm
Góc mở		approx. 4 °
Optical face		mặt trước
Giới hạn ánh sáng môi trường		EN 60947-5-2:2007+A1:2012
Các thông số liên quan đến chức năng an toàn
MTTF_d		860 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây: nguồn cấp on
Chỉ báo chức năng		đèn LED màu vàng: đèn sáng khi phát hiện vật thể
Bộ phận điều khiển		Phạm vi hoạt động adjuster
Bộ phận điều khiển		công tắc chuyển đổi Light-on/dark-on
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Ripple		max. 10 %
Dòng điện không tải		< 20 mA
Đầu ra
Loại chuyển mạch		Loại chuyển mạch của cảm biến có thể điều chỉnh được.: light-on
Đầu ra tín hiệu		1 đầu ra PNP, bảo vệ ngắn mạch, bảo vệ đảo cực, cực thu hở
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA , tải điện trở
Sụt áp		= 1.5 V DC
Tần số chuyển đổi		1000 Hz
Thời gian đáp ứng		500 µs
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Chứng nhận UL		đạt tiêu chuẩn an toàn của UL, Nguồn điện Loại 2 hoặc Bộ nguồn được liệt kê có đầu ra điện áp giới hạn với cầu chì (có thể được tích hợp) (tối đa 3,3 A theo UL248), Vỏ loại 1
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-30 ... 60 °C (-22 ... 140 °F)
Nhiệt độ bảo quản		-40 ... 70 °C (-40 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		cáp cố định 2 m
Vật liệu
	Vỏ	PC (Polycarbonate)
	Optical face	PMMA
Khối lượng		approx. 50 g
Mô-men xiết, vặn vít		0.6 Nm
Kích thước
	Chiều cao	31 mm
	Chiều rộng	11 mm
	Độ sâu	20 mm
Chiều dài cáp		2 m
