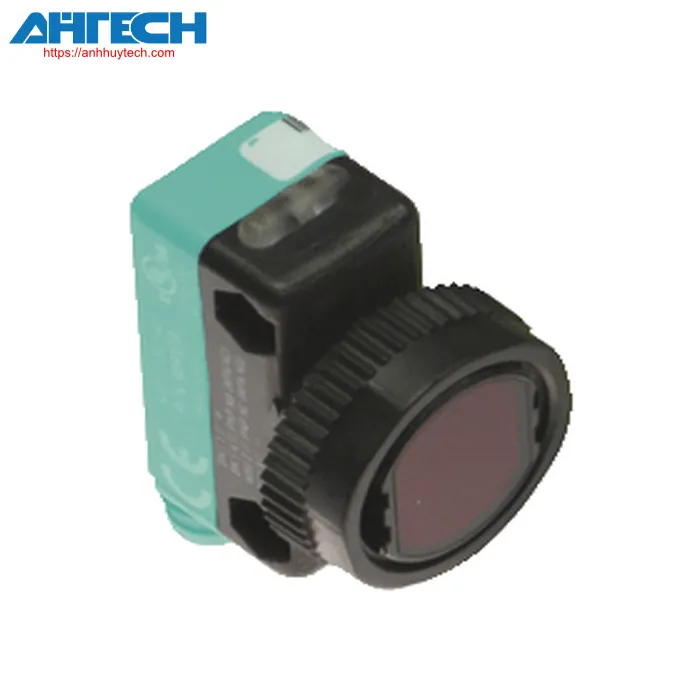

Cảm biến quang Pepperl+Fuchs ML17-8-H-50-RT/136/143

Danh mục Pepperl+Fuchs

Cảm biến quang ML17-8-H-50-RT/136/143

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của ML17-8-H-50-RT/136/143

Phân loại

Mô tả sản phẩm
Ngăn chặn nhiễu nền cảm biến

Thông số kỹ thuật chung
Detection phạm vi		10 ... 50 mm
Ngăn chặn nhiễu nền		bắt đầu từ 65 mm
Mục tiêu tham khảo		tiêu chuẩn màu đen, 100 mm x 100 mm
Nguồn sáng		LED
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến , 640 nm
Chênh lệch đen trắng (6 %/90 %)		= 10 %
Đường kính của điểm sáng		= 3 mm at 50 mm
Góc mở		= 4 °
Giới hạn ánh sáng môi trường		= 40000 Lux
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED xanh , chất rắn : Bật nguồn đèn LED xanh , nhấp nháy: Chỉ báo ngắn mạch/quá tải
Chỉ báo chức năng		đèn LED màu vàng, sáng lên khi đầu thu sáng
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC , class 2
Ripple		max. 10 %
Dòng điện không tải		< 30 mA
Thời gian trễ trước khi sẵn sàng		= 100 ms
Đầu ra
Loại chuyển mạch		chế độ light/dark on
Đầu ra tín hiệu		2 đầu ra push-pull (4 trong 1), bảo vệ ngắn mạch, bảo vệ đảo cực, bảo vệ quá áp
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA
Sụt áp		= 2.5 V DC
Tần số chuyển đổi		500 Hz
Thời gian đáp ứng		= 1 ms
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Phù hợp với EAC		TR CU 020/2011
Chứng nhận UL		cULus
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-20 ... 55 °C (-4 ... 131 °F)
Nhiệt độ bảo quản		-20 ... 70 °C (-4 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		4 chân , Đầu nối M8 x 1
Vật liệu
	Vỏ	ABS
	Optical face	Acrylic
Khối lượng		approx. 9 g
Kích thước
	Chiều cao	34.5 mm
	Chiều rộng	15 mm
	Chiều dài	29.3 mm
