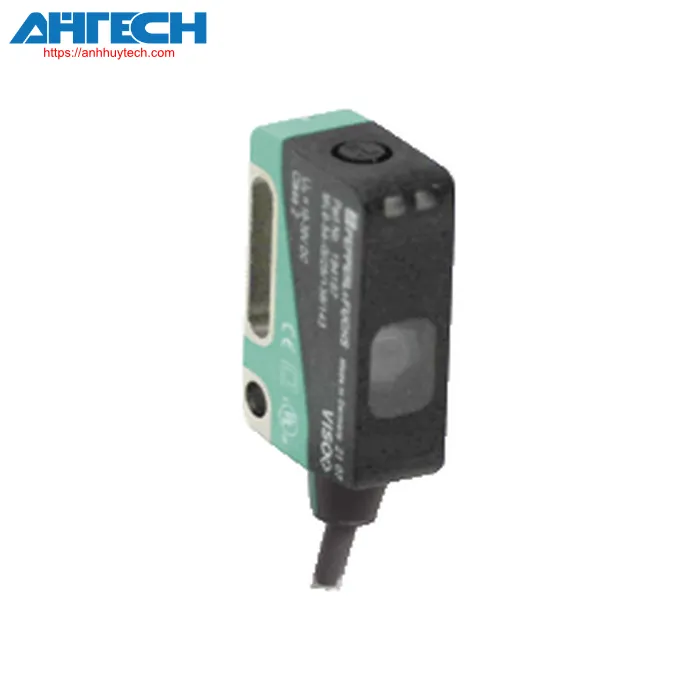

Cảm biến quang Pepperl+Fuchs ML9-54-G/25/136/115

Danh mục Pepperl+Fuchs

Cảm biến quang ML9-54-G/25/136/115

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của ML9-54-G/25/136/115

Phân loại

Mô tả sản phẩm
Cảm biến phản xạ ngược với bộ lọc phân cực cho việc phát hiện đối tượng trong suốt

Thông số kỹ thuật chung
Phạm vi phát hiện hiệu quả		0 ... 3.5 m in TEACH mode 0 ... 5.7 m ở chế độ bình thường
Khoảng cách phản xạ		0 ... 3.5 m in TEACH mode 0 ... 5.7 mm ở chế độ bình thường
Phạm vi phát hiện ngưỡng		7.6 m
Mục tiêu tham khảo		Tấm phản xạ H85-2
Nguồn sáng		LED
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến , 660 nm
Bộ lọc phân cực		Có
Sai số góc		max. ± 1°
Đường kính của điểm sáng		approx. 40 mm tại phạm vi phát hiện 1 m
Góc mở		1.7 °
Giới hạn ánh sáng môi trường		40000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		1050 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây, sáng liên tục Bật nguồn , Chỉ báo điện áp thấp: Green LED, xung (khoảng 0,8 Hz) , ngắn mạch : Đèn LED nhấp nháy màu xanh lá cây (khoảng 4 Hz)
Chỉ báo chức năng		đèn LED màu vàng: Trạng thái chuyển mạch ; dự trữ hoạt động ; Teach-In
Bộ phận điều khiển		Phím thiết lập
Mức độ phát hiện tương phản		10 % - clean, chai PET chứa đầy nước
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC , class 2
Ripple		max. 10 %
Dòng điện không tải		< 20 mA at 24 V DC
Đầu ra
Loại chuyển mạch		light-on
Đầu ra tín hiệu		2 đầu ra push-pull (4 trong 1), bổ sung, chống đoản mạch, bảo vệ đảo cực
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA
Tần số chuyển đổi		1000 Hz
Thời gian đáp ứng		500 µs
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Phù hợp với EAC		TR CU 020/2011
Lớp bảo vệ		II, điện áp định mức = 50 V AC có mức độ ô nhiễm 1-2 theo tiêu chuẩn cách điện chức năng IEC 60664-1.
Chứng nhận UL		cULus
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-20 ... 60 °C (-4 ... 140 °F)
Nhiệt độ bảo quản		-40 ... 75 °C (-40 ... 167 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		cáp cố định 2 m
Vật liệu
	Vỏ	PC (Makrolon gia cố bằng sợi thủy tinh)
	Optical face	glass
Khối lượng		approx. 25 g
Kích thước
	Chiều cao	38 mm
	Chiều rộng	23 mm
	Độ sâu	11 mm
