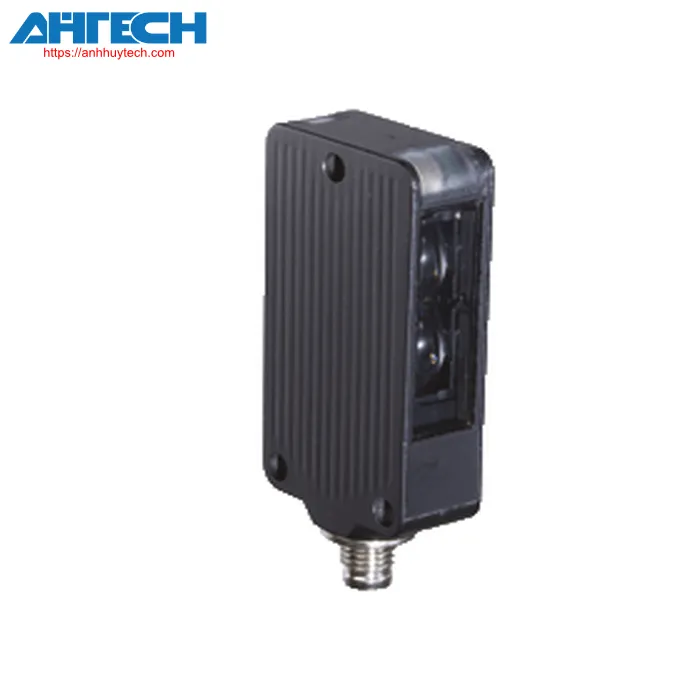

Cảm biến quang Pepperl+Fuchs MLV41-6/25/82a/95/103

Danh mục Pepperl+Fuchs

Cảm biến quang MLV41-6/25/82a/95/103

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của MLV41-6/25/82a/95/103

Phân loại

Mô tả sản phẩm
Cảm biến phản xạ mạnh mẽ, thiết kế vỏ gọn nhẹ, Phạm vi phát hiện 9,5 m, ánh sáng đỏ, đèn sáng, đầu ra PNP, stability alarm output, Phích cắm M8

Thông số kỹ thuật chung
Phạm vi phát hiện hiệu quả		0 ... 9.5 m
Khoảng cách phản xạ		Kính phản xạ dạng tấm 0,05 ... 3 m Phản xạ ngược 0.01 ... 9.5 m
Phạm vi phát hiện ngưỡng		12 m
Mục tiêu tham khảo		OFR-22800/76 , Tấm phản xạ H85-2
Nguồn sáng		LED
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến , 625 nm
Bộ lọc phân cực		no
Sai số góc		max. ± 1.5 °
Đường kính của điểm sáng		approx. 300 mm tại phạm vi phát hiện 8.5 m
Góc mở		1.5 °
Optical face		mặt trước
Giới hạn ánh sáng môi trường		20000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		940 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây, sáng liên tục Bật nguồn , Chỉ báo điện áp thấp: Green LED, xung (khoảng 0,8 Hz) , ngắn mạch : Đèn LED nhấp nháy màu xanh lá cây (khoảng 4 Hz)
Chỉ báo chức năng		đèn LED màu vàng, lights up when light beam is free, nhấp nháy khi thiếu dự trữ hoạt động
Bộ phận điều khiển		none
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Ripple		max. 10 %
Dòng điện không tải		max. 30 mA
Đầu ra
Đầu ra cảnh báo ổn định		1 đầu ra báo động ổn định PNP (cảnh báo), bảo vệ ngắn mạch, bảo vệ phân cực ngược, cực thu hở
Đầu ra tín hiệu		1 đầu ra PNP, bảo vệ ngắn mạch, bảo vệ đảo cực, cực thu hở
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA
Sụt áp		= 2.5 V DC
Tần số chuyển đổi		1000 Hz
Thời gian đáp ứng		0.5 ms
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Chứng nhận UL		Đạt tiêu chuẩn an toàn của UL 57M3 (Chỉ kết hợp với nguồn điện loại 2 của UL); Vỏ loại 1)
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-40 ... 60 °C (-40 ... 140 °F)
Nhiệt độ bảo quản		-40 ... 75 °C (-40 ... 167 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		Đầu nối M8 x 1, 4 chân
Vật liệu
	Vỏ	nhôm , Được phủ Delta-Làm kín
	Optical face	tấm kính
	Đầu nối	kim loại
Khối lượng		50 g
Kích thước
	Chiều cao	56.5 mm
	Chiều rộng	31 mm
	Độ sâu	13.6 mm
