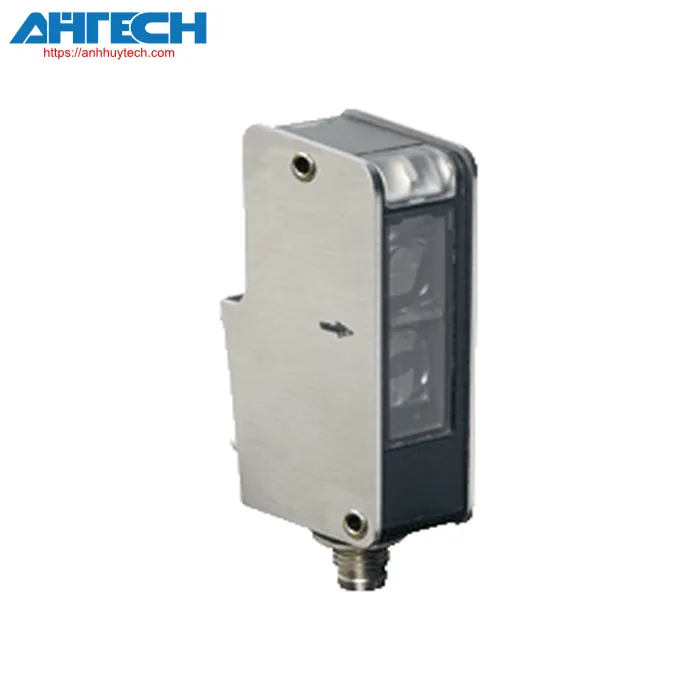

Cảm biến quang Pepperl+Fuchs MLV41-8-HV-60-IR-5360

Danh mục Pepperl+Fuchs

Cảm biến quang MLV41-8-HV-60-IR-5360

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của MLV41-8-HV-60-IR-5360

Phân loại

Mô tả sản phẩm
Ngăn chặn nhiễu nền cảm biến

Thông số kỹ thuật chung
Loại bỏ nhiễu tiền cảnh		0 ... 15 mm
Detection phạm vi		trên nền đen (6 %): Cài đặt cố định 20 ... 60 mm
Phạm vi phát hiện tối thiểu.		20 ... 60 mm
Phạm vi phát hiện tối đa		16 ... 70 mm
Ngăn chặn nhiễu nền		bắt đầu từ 70 mm
Nguồn sáng		IRED
Loại ánh sáng		ánh sáng hồng ngoại điều chế , 880 nm
Bộ lọc phân cực		no
Chênh lệch đen trắng (6 %/90 %)		< 1 % at 60 mm
Đường kính của điểm sáng		tối đa 6 mm ở khoảng cách 70 mm
Góc mở		approx. 4 °
Giới hạn ánh sáng môi trường		50000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		1260 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây, sáng liên tục Bật nguồn , Chỉ báo điện áp thấp: Green LED, xung (khoảng 0,8 Hz) , ngắn mạch : Đèn LED nhấp nháy màu xanh lá cây (khoảng 4 Hz)
Chỉ báo chức năng		2 đèn LED màu vàng ON: đối tượng bên trong phạm vi quét OFF: đối tượng bên ngoài phạm vi quét
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Ripple		10 %
Dòng điện không tải		max. 25 mA
đầu vào
Thông số điều khiển đầu vào		- Khi đầu vào mở: cảm biến vận hành - đầu ra được reset trên cạnh dương - đầu ra được đặt ở mức cao khi một đối tượng nằm trong phạm vi phát hiện - không có cảm biến ở mức thấp, tín hiệu đầu ra được lưu trữ cho đến khi cạnh dương tiếp theo
Đầu ra
Đầu ra tín hiệu		1 đầu ra push-pull (4 trong 1), bảo vệ ngắn mạch, bảo vệ đảo cực
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA
Sụt áp		= 2.5 V DC
Tần số chuyển đổi		250 Hz
Thời gian đáp ứng		2 ms
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Chứng nhận UL		Đạt tiêu chuẩn an toàn của UL 57M3 (Chỉ kết hợp với nguồn điện loại 2 của UL); Vỏ loại 1)
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		0 ... 70 °C (32 ... 158 °F)
Nhiệt độ bảo quản		-40 ... 75 °C (-40 ... 167 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		Đầu nối M8 x 1, 4 chân
Vật liệu
	Vỏ	nhôm , Được phủ Delta-Làm kín
	Optical face	tấm kính
	Đầu nối	kim loại
Khối lượng		50 g
Kích thước
	Chiều cao	56.5 mm
	Chiều rộng	31 mm
	Độ sâu	13.6 mm
