Cảm biến quang Pepperl+Fuchs MV17/73/136

Danh mục Pepperl+Fuchs

Cảm biến quang MV17/73/136

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của MV17/73/136

Thành phần hệ thống

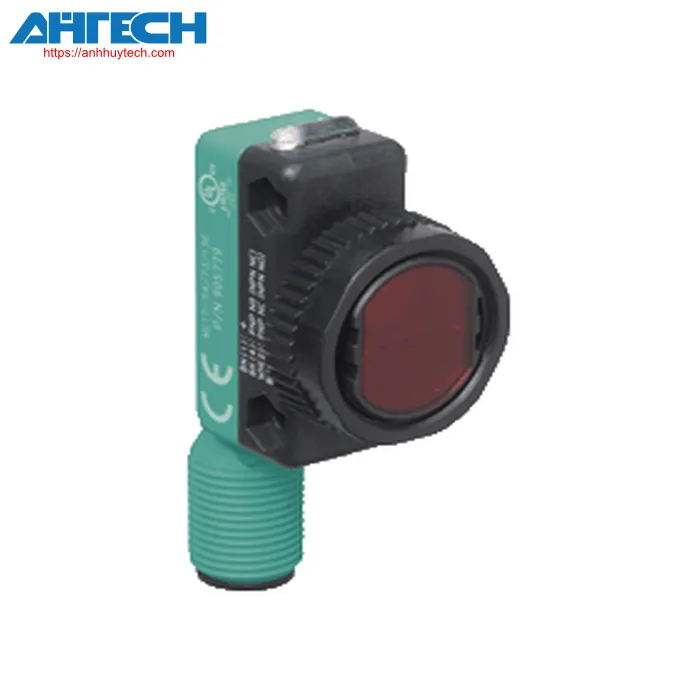

Bộ phát		MD17/73
Receiver		MV17/73/136
Thông số kỹ thuật chung
Phạm vi phát hiện hiệu quả		0 ... 15 m
Phạm vi phát hiện ngưỡng		20 m
Mục tiêu tham khảo		emitter
Nguồn sáng		IRED
Loại ánh sáng		Đèn LED hồng ngoại
Giới hạn ánh sáng môi trường		= 10000 Lux
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây
Chỉ báo chức năng		đèn LED màu vàng, sáng lên khi đầu thu sáng
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC , class 2
Ripple		max. 10 %
Dòng điện không tải		< 25 mA
Dòng điện hoạt động		Tối đa 100 mA cho mỗi đầu ra
Thời gian trễ trước khi sẵn sàng		= 200 ms
Đầu ra
Loại chuyển mạch		chế độ light/dark on
Đầu ra tín hiệu		2 đầu ra push-pull (4 trong 1), bảo vệ ngắn mạch, bảo vệ đảo cực, bảo vệ quá áp
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA
Sụt áp		= 2 V DC
Tần số chuyển đổi		150 Hz
Thời gian đáp ứng		= 3 ms
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2 IEC 60947-5-2
Phê duyệt và chứng nhận
Tuân thủ CE		CE
Phù hợp với EAC		TR CU 020/2011
Chứng nhận UL		cULus
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-20 ... 55 °C (-4 ... 131 °F)
Nhiệt độ bảo quản		-20 ... 70 °C (-4 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		M12 x 1 connector , 4 chân
Vật liệu
	Vỏ	ABS
	Optical face	Acrylic
Khối lượng		approx. 9 g
Kích thước
	Chiều cao	34.5 mm
	Chiều rộng	15 mm
	Chiều dài	29.3 mm

Phân loại

Hệ thống	Classcode
ECLASS 13.0	27270901
ECLASS 12.0	27270901
ECLASS 11.0	27270901
ECLASS 10.0.1	27270901
ECLASS 9.0	27270901
ECLASS 8.0	27270901
ECLASS 5.1	27270901
ETIM 9.0	EC002716
ETIM 8.0	EC002716
ETIM 7.0	EC002716
ETIM 6.0	EC002716
ETIM 5.0	EC002716
UNSPSC 12.1	39121528
