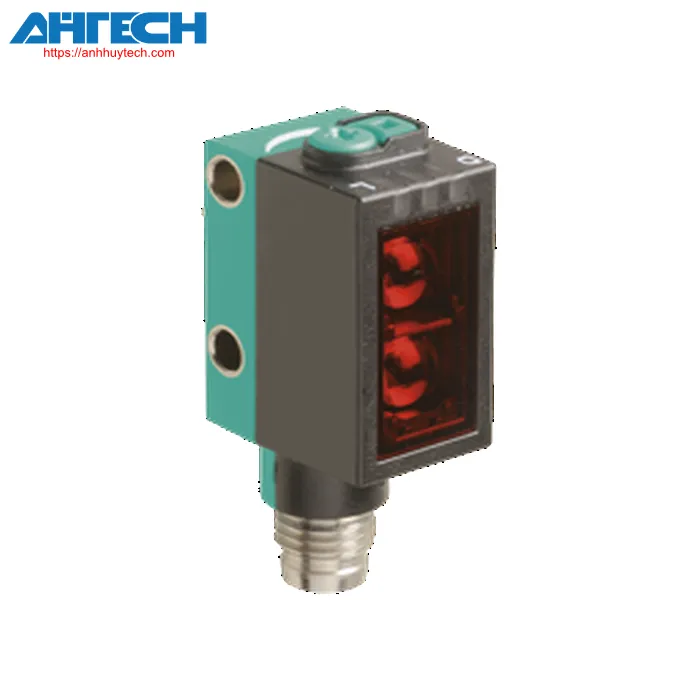

Cảm biến quang Pepperl+Fuchs OBD1100-R101-2EP-IO-V31-IR

Danh mục Pepperl+Fuchs

Cảm biến quang OBD1100-R101-2EP-IO-V31-IR

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của OBD1100-R101-2EP-IO-V31-IR

Phân loại

Mô tả sản phẩm
Cảm biến chế độ khuếch tán

Thông số kỹ thuật chung
Detection phạm vi		2 ... 1100 mm
Phạm vi phát hiện tối thiểu.		10 ... 60 mm
Phạm vi điều chỉnh		60 ... 1100 mm
Mục tiêu tham khảo		tiêu chuẩn màu trắng, 100 mm x 100 mm
Nguồn sáng		LED
Loại ánh sáng		ánh sáng hồng ngoại điều chế 850 nm
Nhóm Led cảnh báo rủi ro		nhóm loại trừ
Đường kính của điểm sáng		approx. 100 mm tại approx. cách 1000 mm
Góc mở		5.4 °
Giới hạn ánh sáng môi trường		EN 60947-5-2
Các thông số liên quan đến chức năng an toàn
MTTF_d		724 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây: constantly on - nguồn cấp on nhấp nháy (4Hz) - short circuit nhấp nháy with short break (1 Hz) - IO-Link mode
Chỉ báo chức năng		đèn LED màu vàng: constantly on - đối tượng được phát hiện constantly off - vật thể không được phát hiện
Bộ phận điều khiển		công tắc chuyển đổi Light-on/dark-on
Bộ phận điều khiển		Phạm vi hoạt động adjuster
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Ripple		max. 10 %
Dòng điện không tải		< 25 mA at 24 V điện áp cung cấp
Lớp bảo vệ		III
Giao diện
Loại giao diện		IO-Link ( via C/Q = Chân 4 )
Phiên bản IO-Link		1.1
Device ID		0x110101 (1114369)
Tốc độ truyền tải		COM2 (38.4 kBit/s)
Thời gian chu kỳ tối thiểu		2.3 ms
Độ rộng dữ liệu xử lý		Dữ liệu đầu vào quy trình 1 Bit Dữ liệu đầu ra xử lý 2 Bit
Hỗ trợ chế độ SIO		Có
Loại cổng chính tương thích		A
Đầu ra
Loại chuyển mạch		Loại chuyển mạch của cảm biến có thể điều chỉnh được.: C/Q - Chân4: NPN thường mở (NO)/ đèn sáng, PNP thường đóng / bật tối, IO-Link /Q - Chân2: NPN thường đóng (NC)/ dark-on, PNP thường mở / bật đèn
Đầu ra tín hiệu		2 đầu ra push-pull (4 trong 1), bảo vệ ngắn mạch, bảo vệ đảo cực, bảo vệ quá áp
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA , tải điện trở
Danh mục sử dụng		DC-12 và DC-13
Sụt áp		= 1.5 V DC
Tần số chuyển đổi		1000 Hz
Thời gian đáp ứng		0.5 ms
Phù hợp với
Giao diện truyền thông		IEC 61131-9
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Chứng nhận UL		E87056 , đạt tiêu chuẩn an toàn của UL , Nguồn điện Class 2 , Đánh giá loại 1
Điều kiện môi trường
nhiệt độ môi trường		-40 ... 60 °C (-40 ... 140 °F)
Nhiệt độ bảo quản		-40 ... 70 °C (-40 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67 / IP69 / IP69K
Kết nối		Đầu nối M8 x 1, 4 chân
Vật liệu
	Vỏ	PC (Polycarbonate)
	Optical face	PMMA
Khối lượng		approx. 10 g
Kích thước
	Chiều cao	41.4 mm
	Chiều rộng	13.9 mm
	Độ sâu	18.3 mm
