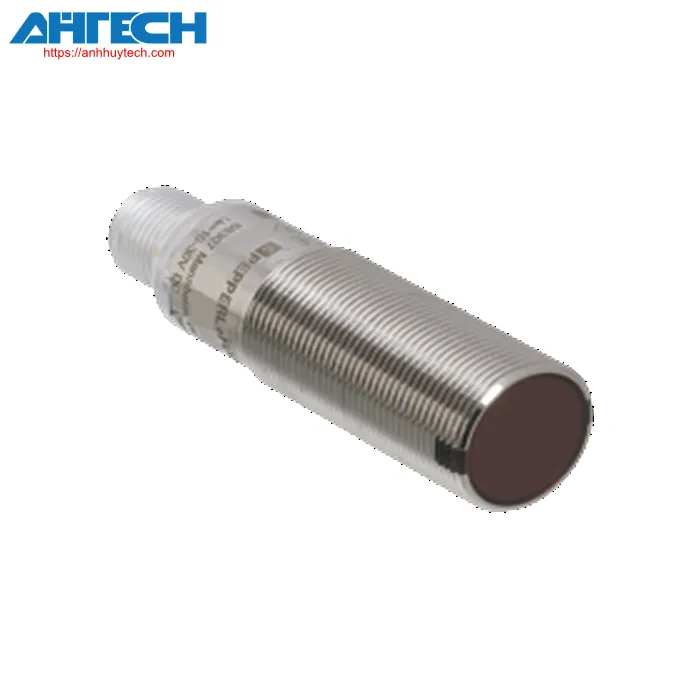

Cảm biến quang Pepperl+Fuchs OBD200-18GM60-E4-V1-IR-1C
Danh mục Pepperl+Fuchs
Cảm biến quang OBD200-18GM60-E4-V1-IR-1C
Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:
Liên hệ Zalo
Gọi ngay
Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của OBD200-18GM60-E4-V1-IR-1C
| Thông số kỹ thuật chung | ||
|---|---|---|
| Detection phạm vi | 0 ... 200 mm | |
| Phạm vi phát hiện tối thiểu. | 0 ... 30 mm | |
| Phạm vi phát hiện tối đa | 0 ... 200 mm | |
| Phạm vi điều chỉnh | 30 ... 200 mm | |
| Mục tiêu tham khảo | tiêu chuẩn trắng 200 mm X 200 mm | |
| Nguồn sáng | IRED | |
| Loại ánh sáng | inframàu đỏ | |
| Đường kính của điểm sáng | approx. 22 mm at 200 mm | |
| Góc mở | approx. 2.6 ° | |
| Optical face | mặt trước | |
| Giới hạn ánh sáng môi trường | EN 60947-5-2 10000 Lux | |
| Độ trễ | < 15 % | |
| Các thông số liên quan đến chức năng an toàn | ||
| MTTFd | 854 a | |
| Mission Time (TM) | 20 a | |
| Phạm vi chẩn đoán (DC) | 0 % | |
| Chỉ báo/các phương tiện vận hành | ||
| Chỉ báo hoạt động | đèn LED màu xanh lá cây: on - nguồn cấp on nhấp nháy (4 Hz) - short circuit |
|
| Chỉ báo chức năng | đèn LED màu vàng: permanently lit - output chủ động permanently off - output không hoạt động |
|
| Bộ phận điều khiển | điều chỉnh độ nhạy | |
| Bộ phận điều khiển | chế độ chế độ light/dark on có thể chuyển đổi bằng điện | |
| Thông số kỹ thuật điện | ||
| Điện áp hoạt động | 10 ... 30 V DC | |
| Ripple | max. 10 % | |
| Dòng điện không tải | < 25 mA | |
| Lớp bảo vệ | III | |
| Đầu ra | ||
| Loại chuyển mạch | Loại chuyển mạch của cảm biến có thể điều chỉnh được.: Q - Chân4: Đầu ra NPN / light-on L/D-On - Chân2: Đầu vào ở mức thấp | |
| Đầu ra tín hiệu | 1 đầu ra NPN, bảo vệ ngắn mạch, bảo vệ đảo cực, cực thu hở | |
| điện áp chuyển mạch | max. 30 V DC | |
| Dòng điện chuyển mạch | max. 100 mA , tải điện trở | |
| Sụt áp | = 2 V DC | |
| Tần số chuyển đổi | 500 Hz | |
| Thời gian đáp ứng | = 1 ms | |
| Phù hợp với | ||
| Tiêu chuẩn sản phẩm | EN 60947-5-2 | |
| Phê duyệt và chứng nhận | ||
| Chứng nhận UL | E87056 , đạt tiêu chuẩn an toàn của UL , Nguồn điện Class 2 , Đánh giá loại 1 | |
| Điều kiện môi trường | ||
| nhiệt độ môi trường | -40 ... 60 °C (-40 ... 140 °F) | |
| Nhiệt độ bảo quản | -40 ... 70 °C (-40 ... 158 °F) | |
| Thông số phần cơ | ||
| Mức độ bảo vệ | IP67 | |
| Kết nối | Đầu kết nối 4 chân M12 x 1 | |
| Vật liệu | ||
| Vỏ | đồng thau, mạ niken | |
| Optical face | PMMA | |
| Đầu nối | Plastic | |
| Khối lượng | approx. 23 g | |
| Kích thước | ||
| Chiều dài | 65.1 mm | |
| Đường kính | 18 mm | |
| Kích thước ren | M18 | |
Phân loại
| Hệ thống | Classcode |
|---|---|
| ECLASS 13.0 | 27270903 |
| ECLASS 12.0 | 27270903 |
| ECLASS 11.0 | 27270903 |
| ECLASS 10.0.1 | 27270903 |
| ECLASS 9.0 | 27270903 |
| ECLASS 8.0 | 27270903 |
| ECLASS 5.1 | 27270903 |
| ETIM 9.0 | EC001821 |
| ETIM 8.0 | EC001821 |
| ETIM 7.0 | EC001821 |
| ETIM 6.0 | EC001821 |
| ETIM 5.0 | EC001821 |
| UNSPSC 12.1 | 39121528 |
Tải tài liệu cho OBD200-18GM60-E4-V1-IR-1C
Tải file PDF
