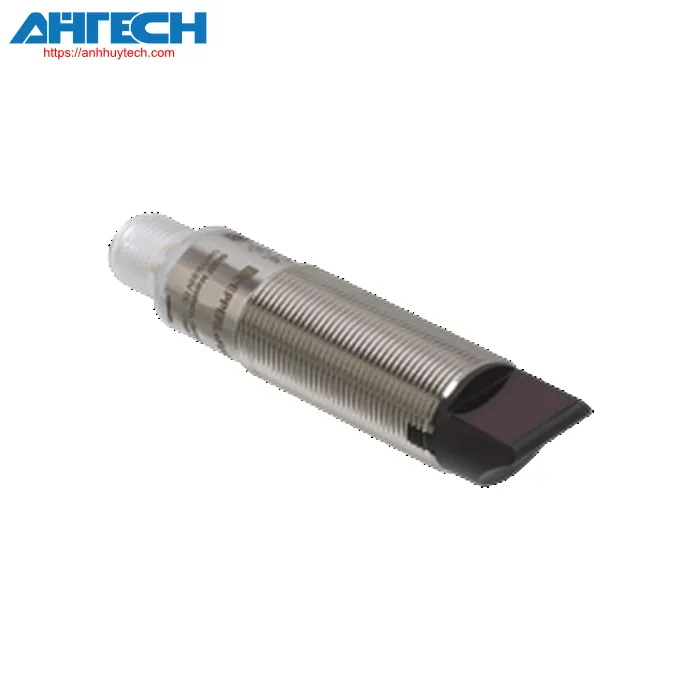

Cảm biến quang Pepperl+Fuchs OBD450-18GM60A-E4-V1

Danh mục Pepperl+Fuchs

Cảm biến quang OBD450-18GM60A-E4-V1

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của OBD450-18GM60A-E4-V1

Phân loại

Mô tả sản phẩm
Cảm biến chế độ khuếch tán

Thông số kỹ thuật chung
Detection phạm vi		0 ... 450 mm
Phạm vi phát hiện tối thiểu.		0 ... 30 mm
Phạm vi phát hiện tối đa		0 ... 450 mm
Phạm vi điều chỉnh		30 ... 450 mm
Mục tiêu tham khảo		tiêu chuẩn trắng 200 mm X 200 mm
Nguồn sáng		LED
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến
Đường kính của điểm sáng		approx. 30 mm at 450 mm
Góc mở		approx. 2.6 °
Optical face		mặt bên
Giới hạn ánh sáng môi trường		EN 60947-5-2 20000 Lux
Độ trễ		< 15 %
Các thông số liên quan đến chức năng an toàn
MTTF_d		854 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây: on - nguồn cấp on nhấp nháy (4 Hz) - short circuit
Chỉ báo chức năng		đèn LED màu vàng: constantly on - đối tượng được phát hiện constantly off - vật thể không được phát hiện
Bộ phận điều khiển		điều chỉnh độ nhạy
Bộ phận điều khiển		chế độ chế độ light/dark on có thể chuyển đổi bằng điện
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Ripple		max. 10 %
Dòng điện không tải		< 25 mA
Lớp bảo vệ		III
Đầu ra
Loại chuyển mạch		Loại chuyển mạch của cảm biến có thể điều chỉnh được.: Q - Chân4: Đầu ra NPN / light-on L/D-On - Chân2: Đầu vào ở mức thấp
Đầu ra tín hiệu		1 đầu ra NPN, bảo vệ ngắn mạch, bảo vệ đảo cực, cực thu hở
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA , tải điện trở
Sụt áp		= 2 V DC
Tần số chuyển đổi		500 Hz
Thời gian đáp ứng		= 1 ms
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Chứng nhận UL		E87056 , đạt tiêu chuẩn an toàn của UL , Nguồn điện Class 2 , Đánh giá loại 1
Điều kiện môi trường
nhiệt độ môi trường		-40 ... 60 °C (-40 ... 140 °F)
Nhiệt độ bảo quản		-40 ... 70 °C (-40 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		Đầu kết nối 4 chân M12 x 1
Vật liệu
	Vỏ	đồng thau, mạ niken
	Optical face	PMMA
	Đầu nối	Nhựa
Khối lượng		approx. 24 g
Kích thước
	Chiều dài	78.5 mm
	Đường kính	18 mm
	Kích thước ren	M18
