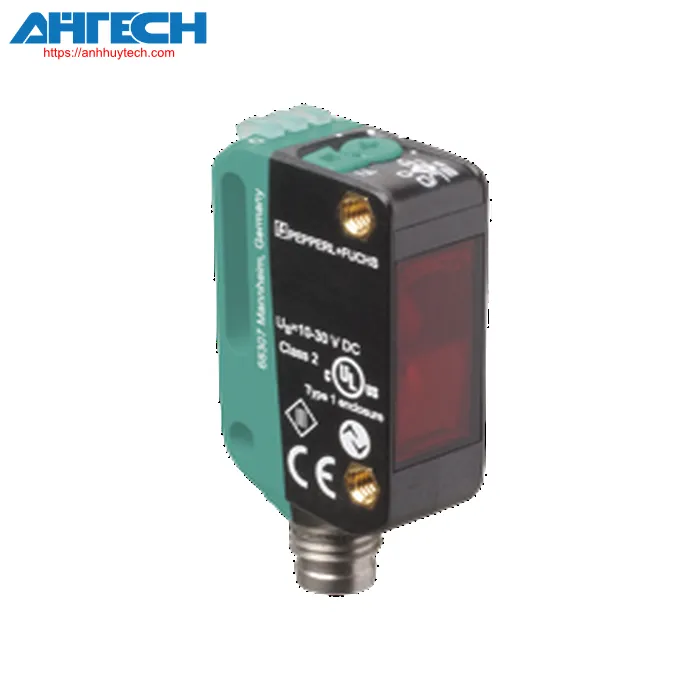

Cảm biến quang OBG5000-R100-E4F-V31

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của OBG5000-R100-E4F-V31

Phân loại

Mô tả sản phẩm
Cảm biến phản xạ ngược với bộ lọc phân cực cho việc phát hiện đối tượng trong suốt

Thông số kỹ thuật chung
Phạm vi phát hiện hiệu quả		0 ... 3.5 m in TEACH mode ; 0 ... 5 m at vị trí công tắc "N"
Khoảng cách phản xạ		0 ... 3.5 m in TEACH mode ; 0 ... 5 m at vị trí công tắc "N"
Phạm vi phát hiện ngưỡng		6 m
Mục tiêu tham khảo		Tấm phản xạ H85-2
Nguồn sáng		LED
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến
Nhóm Led cảnh báo rủi ro		nhóm loại trừ
Đường kính của điểm sáng		approx. 170 mm ở khoảng cách 3.5 m
Góc mở		approx. 5 °
Giới hạn ánh sáng môi trường		EN 60947-5-2
Các thông số liên quan đến chức năng an toàn
MTTF_d		600 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		Green LED: Permanently lit - nguồn cấp on Flashing (4 Hz) - short circuit
Chỉ báo chức năng		đèn LED màu vàng: Permanently lit - light path trong suốt Permanently off - đối tượng được phát hiện Flashing (4 Hz) - insufficient vận hành reserve
Bộ phận điều khiển		Phím thiết lập
Bộ phận điều khiển		Công tắc xoay 5 bước để lựa chọn chế độ vận hành
Mức độ phát hiện tương phản		10 % - clean, chai PET chứa đầy nước 18 % - kính trong suốt bottles 40 % - colomàu đỏ glass or opaque materials Điều chỉnh thông qua công tắc xoay
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Ripple		max. 10 %
Dòng điện không tải		< 25 mA at 24 V điện áp cung cấp
Lớp bảo vệ		III
Đầu ra
Đầu ra cảnh báo ổn định		1 đầu ra cảnh báo ổn định NPN (báo động), bảo vệ ngắn mạch, bảo vệ phân cực ngược, cực thu hở
Loại chuyển mạch		Loại chuyển mạch của cảm biến có thể điều chỉnh được.: Q - Chân4: NPN thường mở (NO)/ dark-on Alarm output - Chân2: NPN thường đóng (NC)
Đầu ra tín hiệu		1 NPN, bảo vệ ngắn mạch, bảo vệ đảo cực
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA , tải điện trở
Danh mục sử dụng		DC-12 và DC-13
Sụt áp		= 1.5 V DC
Tần số chuyển đổi		500 Hz
Thời gian đáp ứng		1 ms
Phù hợp với
Giao diện truyền thông		IEC 61131-9
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Chứng nhận UL		E87056 , đạt tiêu chuẩn an toàn của UL , Nguồn điện Class 2 , Đánh giá loại 1
Điều kiện môi trường
nhiệt độ môi trường		-20 ... 60 °C (-4 ... 140 °F)
Nhiệt độ bảo quản		-40 ... 70 °C (-40 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67 / IP69 / IP69K
Kết nối		Đầu nối M8 x 1, 4 chân
Vật liệu
	Vỏ	PC (Polycarbonate)
	Optical face	PMMA
Khối lượng		approx. 10 g
Kích thước
	Chiều cao	44.5 mm
	Chiều rộng	11 mm
	Độ sâu	21.5 mm
