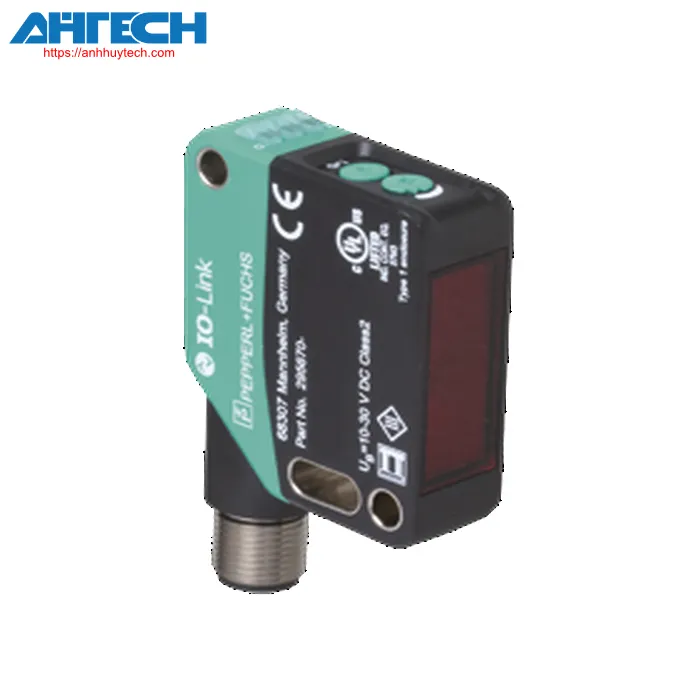

Cảm biến quang Pepperl+Fuchs OBR15M-R200-A5-IO-V1

Danh mục Pepperl+Fuchs

Cảm biến quang OBR15M-R200-A5-IO-V1

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của OBR15M-R200-A5-IO-V1

Phân loại

Mô tả sản phẩm
Cảm biến phản xạ gương với bộ lọc phân cực

Thông số kỹ thuật chung
Phạm vi phát hiện hiệu quả		0 ... 15 m
Khoảng cách phản xạ		0.02 ... 15 m
Phạm vi phát hiện ngưỡng		18.5 m
Mục tiêu tham khảo		Tấm phản xạ H85-2
Nguồn sáng		LED
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến
Nhóm Led cảnh báo rủi ro		nhóm loại trừ
Bộ lọc phân cực		Có
Đường kính của điểm sáng		~ 520 mm tại khoảng cách 15 m
Góc mở		2 °
Giới hạn ánh sáng môi trường		EN 60947-5-2 : 60000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		724 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây: constantly on - nguồn cấp on nhấp nháy (4Hz) - short circuit nhấp nháy with short break (1 Hz) - IO-Link mode
Chỉ báo chức năng		đèn LED màu vàng: Permanently lit - light path trong suốt Permanently off - đối tượng được phát hiện Flashing (4 Hz) - insufficient vận hành reserve
Bộ phận điều khiển		công tắc chuyển đổi Light-on/dark-on
Bộ phận điều khiển		điều chỉnh độ nhạy
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V 18 ... 30 V ( IO-Link )
Ripple		max. 10 %
Dòng điện không tải		< 18 mA ( at 24 V )
Lớp bảo vệ		III
Giao diện
Loại giao diện		IO-Link
Phiên bản IO-Link		1.1
Hồ sơ thiết bị		Identification và Diagnosis - I&D Cảm biến thông minh - SSP 2.4
Xử lý dữ liệu		Đầu vào 2 bit - tín hiệu chuyển đổi 1 Bit - báo động ổn định 1 Bit Đầu ra 2 Bit - ngừng kích hoạt bộ phát ở 1 Bit - đánh giá đóng băng 1 Bit
Vendor ID		1 (0x0001)
Device ID		1118754 (0x111222)
Tốc độ truyền tải		COM2 (38.4 kBit/s)
Thời gian chu kỳ tối thiểu		2.3 ms
Hỗ trợ chế độ SIO		Có
Loại cổng chính tương thích		Class A
Đầu ra
Loại chuyển mạch		Loại chuyển mạch của cảm biến có thể điều chỉnh được.: C/Q - Chân4: PNP thường mở / bật tối, IO-Link /Q - Chân2: PNP thường đóng/bật đèn
Đầu ra tín hiệu		2 đầu ra PNP, chống đoản mạch, reverse polarity protection, chống đột biến
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA , tải điện trở
Danh mục sử dụng		DC-12 và DC-13
Sụt áp		= 1.5 V DC
Tần số chuyển đổi		1000 Hz
Thời gian đáp ứng		0.5 ms
Phù hợp với
Giao diện truyền thông		IEC 61131-9 / IO-Link V1.1.2
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Chứng nhận UL		E87056 , đạt tiêu chuẩn an toàn của UL , Nguồn điện Class 2 , Đánh giá loại 1
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-40 ... 60 °C (-40 ... 140 °F)
Nhiệt độ bảo quản		-40 ... 70 °C (-40 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67 / IP69 / IP69K
Kết nối		Đầu kết nối 4 chân M12 x 1, Có thể xoay 90°
Vật liệu
	Vỏ	PC (Polycarbonate)
	Optical face	PMMA
Khối lượng		approx. 37 g
Kích thước
	Chiều cao	50.6 mm
	Chiều rộng	15 mm
	Độ sâu	41.7 mm
