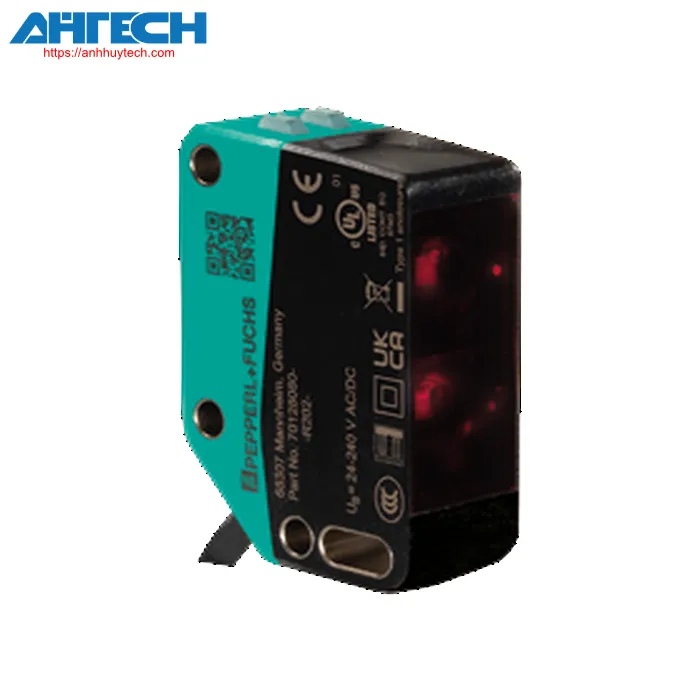

Cảm biến quang Pepperl+Fuchs OBR17M-R202-K6

Danh mục Pepperl+Fuchs

Cảm biến quang OBR17M-R202-K6

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của OBR17M-R202-K6

Thông số kỹ thuật chung
Phạm vi phát hiện hiệu quả		0 ... 17 m
Khoảng cách phản xạ		0.02 ... 17 m
Phạm vi phát hiện ngưỡng		20 m
Mục tiêu tham khảo		Tấm phản xạ H85-2
Nguồn sáng		LED
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến
Nhóm Led cảnh báo rủi ro		nhóm loại trừ
Bộ lọc phân cực		Có
Đường kính của điểm sáng		approx. 500 mm ở khoảng cách 17 m
Góc mở		2 °
Giới hạn ánh sáng môi trường		EN 60947-5-2 : 60000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		642 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây: nguồn cấp on
Chỉ báo chức năng		đèn LED màu vàng: Permanently lit - light path trong suốt Permanently off - đối tượng được phát hiện Flashing (4 Hz) - insufficient vận hành reserve Flashing (8 Hz) - lỗi detected, các đầu ra duy trì trạng thái
Bộ phận điều khiển
Thông số kỹ thuật điện
Điện áp hoạt động		24 ... 240 V AC/DC
Dòng điện không tải		< 30 mA at 24 V Điện áp hoạt động
Lớp bảo vệ		II
	Điện áp cách điện định mức	250 V
	Điện áp xung định mức	2500 V
Tiêu thụ điện năng		= 3.5 VA
Cầu chì		Cầu chì an toàn = 2 A (sthấp-bthấp) theo tiêu chuẩn IEC 60127-2 Sheet 1 Khuyến nghị: sau khi xảy ra sự cố đoản mạch, hãy kiểm tra xem thiết bị hoạt động đúng hay không
Đầu ra
Loại chuyển mạch		Q - BK: mở thường (NO)/ dark-on /Q - GY: NC/ light-on C - WH: Phổ biến
Đầu ra tín hiệu		relay, 1 alternator
điện áp chuyển mạch		max. 240 V AC/DC
Dòng điện chuyển mạch		max. 2.5 A , xem phần đường đặc tính
Công suất chuyển đổi		DC: max. 95 W AC: max. 600 VA
Danh mục sử dụng		DC-12 , DC-13 , AC-12 u. AC-140
Tần số chuyển đổi		25 Hz
Thời gian đáp ứng		= 20 ms
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2 , EN 60947-1
Phê duyệt và chứng nhận
Chứng nhận UL		E87056 , đạt tiêu chuẩn an toàn của UL
Điều kiện môi trường
nhiệt độ môi trường		-30 ... 60 °C (-22 ... 140 °F) , Dây cable, lắp cố định -20 ... 60 °C (-4 ... 140 °F) , cáp di động không phù hợp cho dây chuyền băng tải
Nhiệt độ bảo quản		-40 ... 70 °C (-40 ... 158 °F)
Mức độ ô nhiễm		3
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		cáp cố định 2 m
Vật liệu
	Vỏ	PC (Polycarbonate)
	Optical face	PMMA
Khối lượng		approx. 120 g
Kích thước
	Chiều cao	62 mm
	Chiều rộng	20 mm
	Độ sâu	42 mm
Chiều dài cáp		2 m

Phân loại

Hệ thống	Classcode
ECLASS 13.0	27270902
ECLASS 12.0	27270902
ECLASS 11.0	27270902
ECLASS 10.0.1	27270902
ECLASS 9.0	27270902
ECLASS 8.0	27270902
ECLASS 5.1	27270902
ETIM 9.0	EC002717
ETIM 8.0	EC002717
ETIM 7.0	EC002717
ETIM 6.0	EC002717
ETIM 5.0	EC002717
UNSPSC 12.1	39121528
