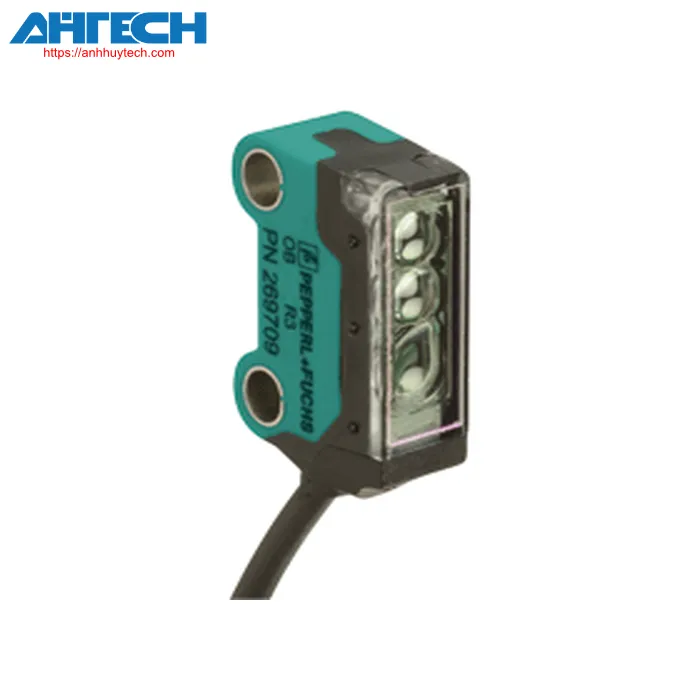

Cảm biến quang Pepperl+Fuchs OBR2000-R3-P1-P-L

Danh mục Pepperl+Fuchs

Cảm biến quang OBR2000-R3-P1-P-L

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của OBR2000-R3-P1-P-L

Phân loại

Mô tả sản phẩm
Cảm biến phản xạ laser, thiết kế siêu nhỏ gọn với lắp bằng ren M3, polarization filter, Phạm vi phát hiện 2000 mm, push-pull output, Cáp cố định dài 2 mét

Thông số kỹ thuật chung
Phạm vi phát hiện hiệu quả		0 ... 2 m
Khoảng cách phản xạ		40 ... 2000 mm
Phạm vi phát hiện ngưỡng		2.3 m
Mục tiêu tham khảo		Gương phản xạ H40
Nguồn sáng		diode laser
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến , 680 nm
Bộ lọc phân cực		Có
Cường độ Laser danh nghĩa
	Lưu ý	ÁNH SÁNG LASER , KHÔNG NHÌN THẲNG VÀO TIA SÁNG
	Laser class	1
	Độ dài sóng	680 nm
	Khe hở chùm ánh sáng	> 5 mrad
	Độ dài xung	approx. 3 µs
	Tỷ lệ lặp lại	approx. 16.6 kHz
	năng lượng xung tối đa	8 nJ
Đường kính của điểm sáng		approx. 35 mm ở khoảng cách 2000 mm
Góc mở		approx. 0.5 °
Optical face		mặt trước
Giới hạn ánh sáng môi trường		EN 60947-5-2 : 30000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		800 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây, sáng liên tục Bật nguồn , ngắn mạch : Đèn LED nhấp nháy màu xanh lá cây (khoảng 4 Hz)
Chỉ báo chức năng		đèn LED màu vàng: sáng lên khi nhận được chùm ánh sáng ; nhấp nháy khi thiếu dự trữ hoạt động; TẮT khi chùm sáng bị gián đoạn
Thông số kỹ thuật điện
Điện áp hoạt động		12 ... 24 V
Dòng điện không tải		< 10 mA
Lớp bảo vệ		III
Đầu ra
Loại chuyển mạch		Cài đặt mặc định là: PNP thường mở (NO)/ dark-on ; NPN thường đóng (NC)/ light-on
Đầu ra tín hiệu		Đầu ra Push-pull, bảo vệ ngắn mạch, bảo vệ đảo cực
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 50 mA , tải điện trở
Sụt áp		= 1.5 V DC
Tần số chuyển đổi		approx. 2 kHz
Thời gian đáp ứng		250 µs
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
An toàn tia laser		EN 60825-1:2007
Phê duyệt và chứng nhận
Chứng nhận UL		E87056 , Được công nhận cULus, Nguồn điện loại 2
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
FDA approval		IEC 60825-1:2007 Tuân thủ 21 CFR 1040.10 và 1040.11, ngoại trừ các sai lệch theo Laser Khôngtice Không. 50, dated June 24, 2007
Điều kiện môi trường
nhiệt độ môi trường		-20 ... 60 °C (-4 ... 140 °F)
Nhiệt độ bảo quản		-30 ... 70 °C (-22 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		cáp cố định 2 m
Vật liệu
	Vỏ	PC/ABS và TPU
	Optical face	PMMA
	Cable	PUR
Khối lượng		approx. 20 g
Kích thước
	Chiều cao	26 mm
	Chiều rộng	7.5 mm
	Độ sâu	13.8 mm
Chiều dài cáp		2 m
