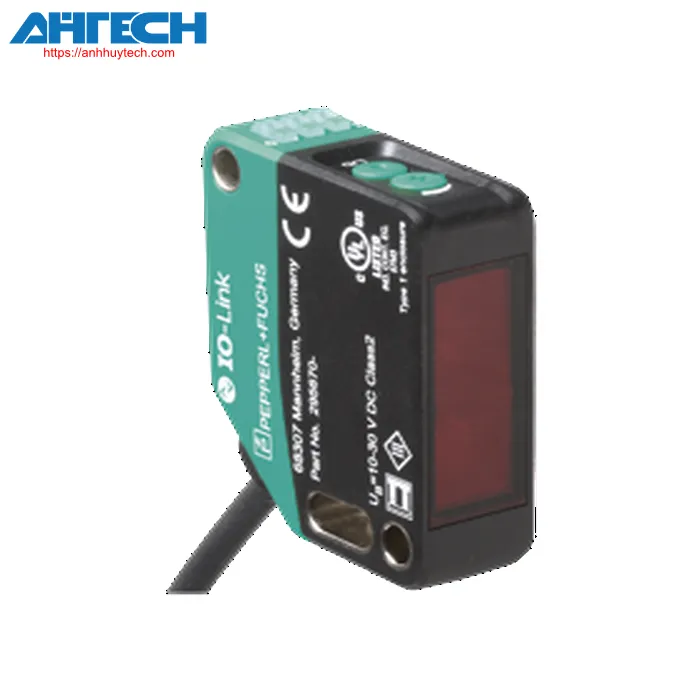

Cảm biến quang Pepperl+Fuchs OBR25M-R200-2EP-IO-L

Danh mục Pepperl+Fuchs

Cảm biến quang OBR25M-R200-2EP-IO-L

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của OBR25M-R200-2EP-IO-L

Phân loại

Mô tả sản phẩm
Cảm biến phản xạ laser

Thông số kỹ thuật chung
Phạm vi phát hiện hiệu quả		0 ... 25 m
Khoảng cách phản xạ		0.5 ... 25 m
Phạm vi phát hiện ngưỡng		33 m
Mục tiêu tham khảo		Tấm phản xạ H85-2
Nguồn sáng		diode laser
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến
Bộ lọc phân cực		Có
Cường độ Laser danh nghĩa
	Lưu ý	ÁNH SÁNG LASER , KHÔNG NHÌN THẲNG VÀO TIA SÁNG
	Laser class	1
	Độ dài sóng	680 nm
	Khe hở chùm ánh sáng	> 5 mrad d63 < 2 mm trong phạm vi 250 mm ... 750 mm
	Độ dài xung	1.6 µs
	Tỷ lệ lặp lại	max. 17.6 kHz
	năng lượng xung tối đa	9.6 nJ
Đường kính của điểm sáng		approx. 50 mm ở khoảng cách 25 m
Góc mở		approx. 0.1 °
Giới hạn ánh sáng môi trường		EN 60947-5-2 : 60000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		672 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây: constantly on - nguồn cấp on nhấp nháy (4Hz) - short circuit nhấp nháy with short break (1 Hz) - IO-Link mode
Chỉ báo chức năng		đèn LED màu vàng: Permanently lit - light path trong suốt Permanently off - đối tượng được phát hiện Flashing (4 Hz) - insufficient vận hành reserve
Bộ phận điều khiển		công tắc chuyển đổi Light-on/dark-on
Bộ phận điều khiển		điều chỉnh độ nhạy
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Ripple		max. 10 %
Dòng điện không tải		< 15 mA at 24 V Điện áp hoạt động
Lớp bảo vệ		III
Giao diện
Loại giao diện		IO-Link ( via C/Q = BK )
Phiên bản IO-Link		1.1
Hồ sơ thiết bị		Nhận diện và chẩn đoán Cảm biến thông minh loại 2.4
Device ID		0x111202 (1118722)
Tốc độ truyền tải		COM2 (38.4 kBit/s)
Thời gian chu kỳ tối thiểu		2.3 ms
Độ rộng dữ liệu xử lý		Dữ liệu đầu vào quy trình 2 Bit Dữ liệu đầu ra xử lý 2 Bit
Hỗ trợ chế độ SIO		Có
Loại cổng chính tương thích		A
Đầu ra
Loại chuyển mạch		Loại chuyển mạch của cảm biến có thể điều chỉnh được.: C/Q - BK: NPN thường mở (NO)/ dark-on, PNP thường đóng/bật đèn, IO-Link /Q - WH: NPN thường đóng (NC)/ light-on, PNP thường mở / bật tối
Đầu ra tín hiệu		2 đầu ra push-pull (4 trong 1), bảo vệ ngắn mạch, bảo vệ đảo cực, bảo vệ quá áp
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA , tải điện trở
Danh mục sử dụng		DC-12 và DC-13
Sụt áp		= 1.5 V DC
Tần số chuyển đổi		2000 Hz
Thời gian đáp ứng		250 µs
Phù hợp với
Giao diện truyền thông		IEC 61131-9
Tiêu chuẩn sản phẩm		EN 60947-5-2
An toàn tia laser		EN 60825-1:2014
Phê duyệt và chứng nhận
Chứng nhận UL		E87056 , đạt tiêu chuẩn an toàn của UL , Nguồn điện Class 2 , Đánh giá loại 1
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
FDA approval		IEC 60825-1:2007 Tuân thủ 21 CFR 1040.10 và 1040.11, ngoại trừ các sai lệch theo Laser Khôngtice Không. 50, dated June 24, 2007
Điều kiện môi trường
nhiệt độ môi trường		-40 ... 60 °C (-40 ... 140 °F) , Dây cable, lắp cố định -20 ... 60 °C (-4 ... 140 °F) , cáp di động không phù hợp cho dây chuyền băng tải
Nhiệt độ bảo quản		-40 ... 70 °C (-40 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67 / IP69 / IP69K
Kết nối		cáp cố định 2 m
Vật liệu
	Vỏ	PC (Polycarbonate)
	Optical face	PMMA
Khối lượng		approx. 73 g
Kích thước
	Chiều cao	50.6 mm
	Chiều rộng	15 mm
	Độ sâu	41.7 mm
Chiều dài cáp		2 m
