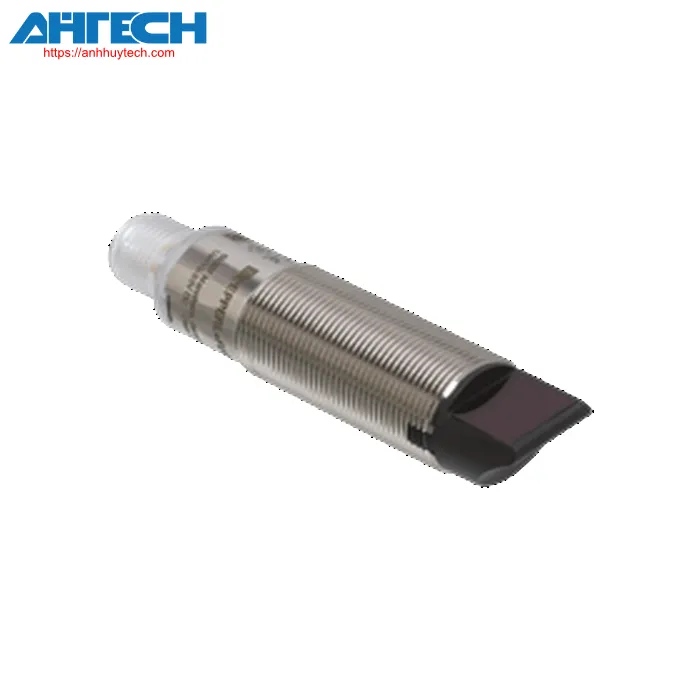

Cảm biến quang Pepperl+Fuchs OBR5000-18GM60A-E4-V1

Danh mục Pepperl+Fuchs

Cảm biến quang OBR5000-18GM60A-E4-V1

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của OBR5000-18GM60A-E4-V1

Phân loại

Mô tả sản phẩm
Cảm biến phản xạ

Thông số kỹ thuật chung
Phạm vi phát hiện hiệu quả		0 ... 5 m
Khoảng cách phản xạ		0 ... 5 m
Phạm vi phát hiện ngưỡng		7 m
Mục tiêu tham khảo		phản xạ C110-2
Nguồn sáng		LED
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến
Bộ lọc phân cực		Có
Đường kính của điểm sáng		approx. 270 mm at 5 m
Góc mở		approx. 2.6 °
Optical face		mặt bên
Giới hạn ánh sáng môi trường		EN 60947-5-2 20000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		962 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây: on - nguồn cấp on nhấp nháy (4 Hz) - short circuit
Chỉ báo chức năng		đèn LED màu vàng: Permanently lit - light path trong suốt Permanently off - đối tượng được phát hiện Flashing (4 Hz) - insufficient vận hành reserve
Bộ phận điều khiển		chế độ chế độ light/dark on có thể chuyển đổi bằng điện
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Ripple		max. 10 %
Dòng điện không tải		< 25 mA
Lớp bảo vệ		III
Đầu ra
Loại chuyển mạch		Loại chuyển mạch của cảm biến có thể điều chỉnh được.: Q - Chân4: Đầu ra NPN / dark-on L/D-On - Chân2: Đầu vào ở mức thấp
Đầu ra tín hiệu		1 đầu ra NPN, bảo vệ ngắn mạch, bảo vệ đảo cực, cực thu hở
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA , tải điện trở
Sụt áp		= 2 V DC
Tần số chuyển đổi		500 Hz
Thời gian đáp ứng		= 1 ms
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Chứng nhận UL		E87056 , đạt tiêu chuẩn an toàn của UL , Nguồn điện Class 2 , Đánh giá loại 1
Điều kiện môi trường
nhiệt độ môi trường		-40 ... 60 °C (-40 ... 140 °F)
Nhiệt độ bảo quản		-40 ... 70 °C (-40 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		Đầu kết nối 4 chân M12 x 1
Vật liệu
	Vỏ	đồng thau, mạ niken
	Optical face	PMMA
	Đầu nối	Nhựa
Khối lượng		approx. 24 g
Kích thước
	Chiều dài	78.5 mm
	Đường kính	18 mm
	Kích thước ren	M18
