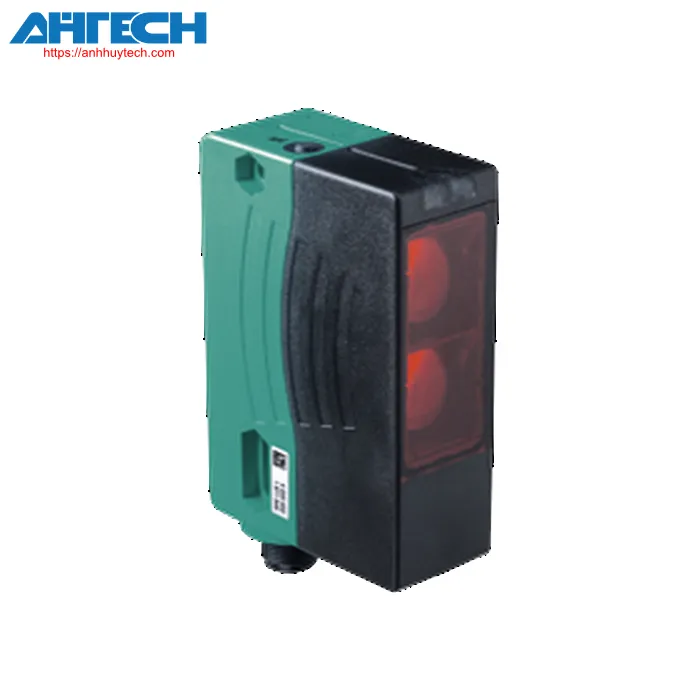

Cảm biến quang Pepperl+Fuchs OBR50M-R300-2P1-V1

Danh mục Pepperl+Fuchs

Cảm biến quang OBR50M-R300-2P1-V1

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của OBR50M-R300-2P1-V1

Phân loại

Mô tả sản phẩm
Cảm biến phản xạ

Thông số kỹ thuật chung
Phạm vi phát hiện hiệu quả		0 ... 50 m
Khoảng cách phản xạ		0.2 ... 50 m
Mục tiêu tham khảo		3 x REF-H100
Nguồn sáng		LED
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến
Nhóm Led cảnh báo rủi ro		nhóm loại trừ
Sai số góc		max. ± 2°
Phương pháp đo		Công nghệ đo xung (PRT)
Đường kính của điểm sáng		approx. 16 cm x 18 cm ở khoảng cách 10 m
Giới hạn ánh sáng môi trường		50000 Lux
Chiều rộng Window		100 mm
Các thông số liên quan đến chức năng an toàn
MTTF_d		100 a
Mission Time (T_M)		10 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây
Chỉ báo chức năng		2 đèn LED màu vàng để hiển thị trạng thái chuyển đổi
Bộ phận điều khiển		Phím thiết lập
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Ripple		10 % within the supply tolerance
Dòng điện không tải		= 80 mA / 24 V DC
Thời gian trễ trước khi sẵn sàng		< 0.7 s , for nhiệt độs <-30°C compliance of the specification 5 mins after nguồn cấp on
Đầu ra
Loại chuyển mạch		Q - Chân4: NPN thường đóng (NC)/ light-on, PNP thường mở / bật tối /Q - Chân2: NPN thường mở (NO)/ dark-on, PNP thường đóng/bật đèn
Đầu ra tín hiệu		2 đầu ra push-pull (4 trong 1), bảo vệ ngắn mạch, bảo vệ đảo cực
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA
Tần số chuyển đổi		50 Hz
Thời gian đáp ứng		5 ms
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Chứng nhận UL		E87056 , đạt tiêu chuẩn an toàn của UL , Nguồn điện Class 2 , Đánh giá loại 1
Điều kiện môi trường
nhiệt độ môi trường		-40 ... 55 °C (-40 ... 131 °F)
Nhiệt độ bảo quản		-40 ... 70 °C (-40 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		Đầu kết nối 4 chân M12 x 1
Vật liệu
	Vỏ	nhựa ABS
	Optical face	PMMA
Khối lượng		90 g
Kích thước
	Chiều cao	88 mm
	Chiều rộng	25.8 mm
	Độ sâu	54.3 mm
