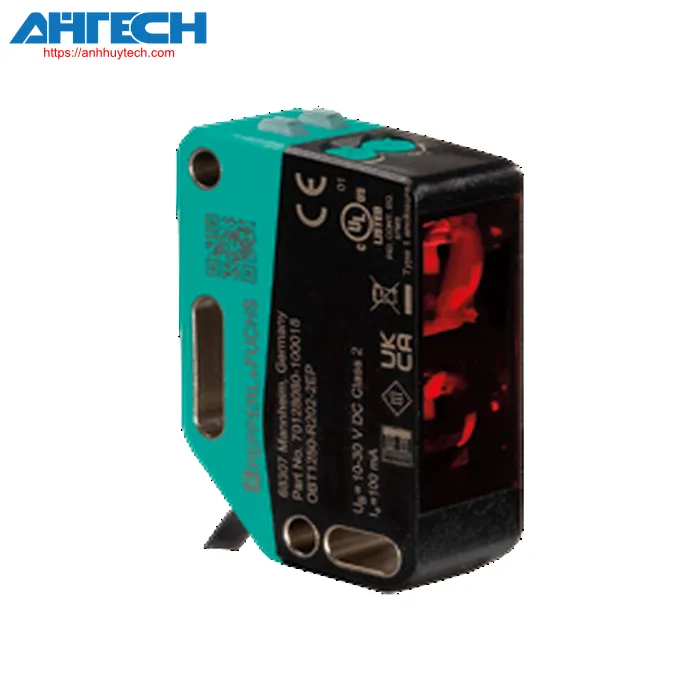

Cảm biến quang Pepperl+Fuchs OBT1250-R202-E4-0,3M-V1-IR

Danh mục Pepperl+Fuchs

Cảm biến quang OBT1250-R202-E4-0,3M-V1-IR

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của OBT1250-R202-E4-0,3M-V1-IR

Thông số kỹ thuật chung
Detection phạm vi		0 ... 1250 mm
Phạm vi phát hiện tối thiểu.		0 ... 200 mm
Phạm vi phát hiện tối đa		0 ... 1250 mm
Phạm vi điều chỉnh		200 ... 1250 mm
Mục tiêu tham khảo		tiêu chuẩn màu trắng, 100 mm x 100 mm
Nguồn sáng		LED
Loại ánh sáng		ánh sáng hồng ngoại điều chế
Nhóm Led cảnh báo rủi ro		nhóm loại trừ
Chênh lệch đen trắng (6 %/90 %)		< 35 % at 1250 mm
Đường kính của điểm sáng		approx. 50 mm ở khoảng cách 1250 mm
Góc mở		3 °
Giới hạn ánh sáng môi trường		EN 60947-5-2 : 30000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		876 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây: on - nguồn cấp on nhấp nháy (4 Hz) - short circuit
Chỉ báo chức năng		đèn LED màu vàng: constantly on - đối tượng được phát hiện constantly off - vật thể không được phát hiện Flashing (8 Hz) - lỗi detected, các đầu ra duy trì trạng thái
Bộ phận điều khiển		công tắc chuyển đổi Light-on/dark-on
Bộ phận điều khiển		Phạm vi hoạt động adjuster
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Ripple		max. 10 %
Dòng điện không tải		< 35 mA at 24 V Điện áp hoạt động
Lớp bảo vệ		III
Đầu ra
Loại chuyển mạch		Loại chuyển mạch của cảm biến có thể điều chỉnh được.: Q - Chân4: NPN thường mở (NO)/ đèn sáng
Đầu ra tín hiệu		1 NPN, bảo vệ ngắn mạch, bảo vệ đảo cực
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA , tải điện trở
Danh mục sử dụng		DC-12 và DC-13
Sụt áp		= 1.5 V DC
Tần số chuyển đổi		1000 Hz
Thời gian đáp ứng		0.5 ms
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Chứng nhận UL		E87056 , đạt tiêu chuẩn an toàn của UL , Nguồn điện Class 2 , Đánh giá loại 1
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-30 ... 60 °C (-22 ... 140 °F)
Nhiệt độ bảo quản		-40 ... 70 °C (-40 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		Cáp cố định 300 mm có M12 x 1, Đầu nối 4 chân
Vật liệu
	Vỏ	PC (Polycarbonate)
	Optical face	PMMA
Khối lượng		approx. 70 g
Kích thước
	Chiều cao	62 mm
	Chiều rộng	20 mm
	Độ sâu	42 mm
Chiều dài cáp		0.3 m

Phân loại

Hệ thống	Classcode
ECLASS 13.0	27270903
ECLASS 12.0	27270903
ECLASS 11.0	27270903
ECLASS 10.0.1	27270903
ECLASS 9.0	27270903
ECLASS 8.0	27270903
ECLASS 5.1	27270903
ETIM 9.0	EC001821
ETIM 8.0	EC001821
ETIM 7.0	EC001821
ETIM 6.0	EC001821
ETIM 5.0	EC002719
UNSPSC 12.1	39121528
