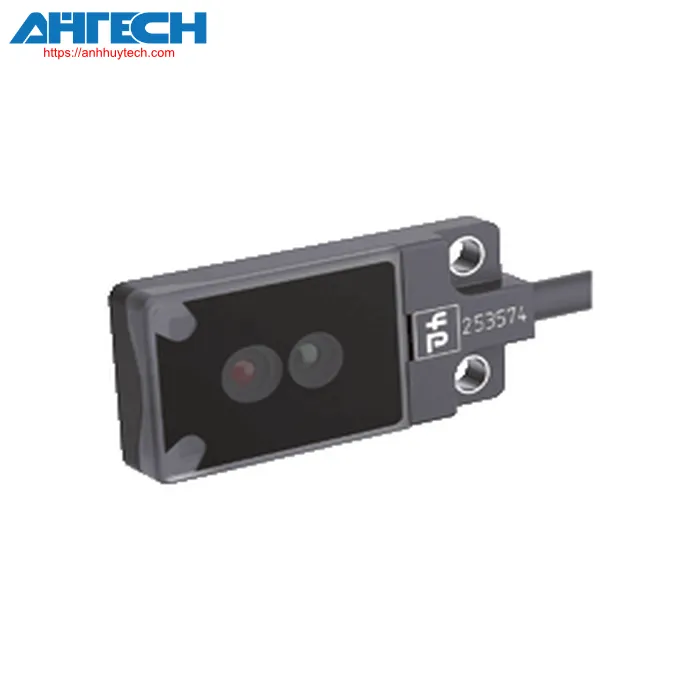

Cảm biến quang Pepperl+Fuchs OBT15-R2F-E2-0,2M-V31-L

Danh mục Pepperl+Fuchs

Cảm biến quang OBT15-R2F-E2-0,2M-V31-L

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của OBT15-R2F-E2-0,2M-V31-L

Phân loại

Mô tả sản phẩm
Cảm biến tam giác với khả năng loại bỏ nền cho các ứng dụng tiêu chuẩn, thiết kế phẳng, lắp đặt M2 tiết kiệm không gian, khoảng cách cảm biến 15 mm, ánh sáng đỏ, sáng, đầu ra PNP, đi kèm cáp cố định 0.2 m và đầu kết nối M8, 4 chân

Thông số kỹ thuật chung
Detection phạm vi		2 ... 15 mm
Mục tiêu tham khảo		tiêu chuẩn màu trắng, 100 mm x 100 mm
Nguồn sáng		ÁNH SÁNG LASER
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến , 680 nm
Cường độ Laser danh nghĩa
	Lưu ý	ÁNH SÁNG LASER , KHÔNG NHÌN THẲNG VÀO TIA SÁNG
	Laser class	1
	Độ dài sóng	680 nm
	Khe hở chùm ánh sáng	> 5 mrad
	Độ dài xung	approx. 3 µs
	Tỷ lệ lặp lại	approx. 16.6 kHz
	năng lượng xung tối đa	8 nJ
Chênh lệch đen trắng (6 %/90 %)		< 15 % at 15 mm
Sai số góc		approx. 0.5 °
Kích thước vật thể		typ. bắt đầu từ 0.05 mm @ 14 mm
Đường kính của điểm sáng		1.4 mm +/- 1 mm ở khoảng cách 15 mm
Góc mở		approx. 1 °
Optical face		mặt trước
Giới hạn ánh sáng môi trường		EN 60947-5-2 : 25000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		800 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây, sáng liên tục Bật nguồn , ngắn mạch : Đèn LED nhấp nháy màu xanh lá cây (khoảng 4 Hz)
Chỉ báo chức năng		LED màu vàng MỞ: đèn sáng khi phát hiện vật thể
Thông số kỹ thuật điện
Điện áp hoạt động		12 ... 24 V
Dòng điện không tải		< 10 mA
Lớp bảo vệ		III
Đầu ra
Loại chuyển mạch		Tiếp điểm NO / đèn sáng
Đầu ra tín hiệu		1 đầu ra PNP, bảo vệ ngắn mạch, bảo vệ đảo cực, cực thu hở
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 50 mA , tải điện trở
Sụt áp		= 1.5 V DC
Tần số chuyển đổi		approx. 2 kHz
Thời gian đáp ứng		250 µs
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
An toàn tia laser		EN 60825-1:2007
Phê duyệt và chứng nhận
Chứng nhận UL		E87056 , Được công nhận cULus, Nguồn điện loại 2
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
FDA approval		IEC 60825-1:2007 Tuân thủ 21 CFR 1040.10 và 1040.11, ngoại trừ các sai lệch theo Laser Khôngtice Không. 50, dated June 24, 2007
Điều kiện môi trường
nhiệt độ môi trường		-10 ... 60 °C (14 ... 140 °F)
Nhiệt độ bảo quản		-20 ... 70 °C (-4 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		Cáp cố định 200 mm có 4 chân, Đầu nối M8x1
Vật liệu
	Vỏ	PC (Polycarbonate) và thép không gỉ
	Optical face	PMMA
	Cable	PUR
Khối lượng		approx. 10 g
Mô-men xiết, vặn vít		0.25 Nm
Kích thước
	Chiều cao	25.5 mm
	Chiều rộng	12 mm
	Độ sâu	4.1 mm
Chiều dài cáp		200 mm
