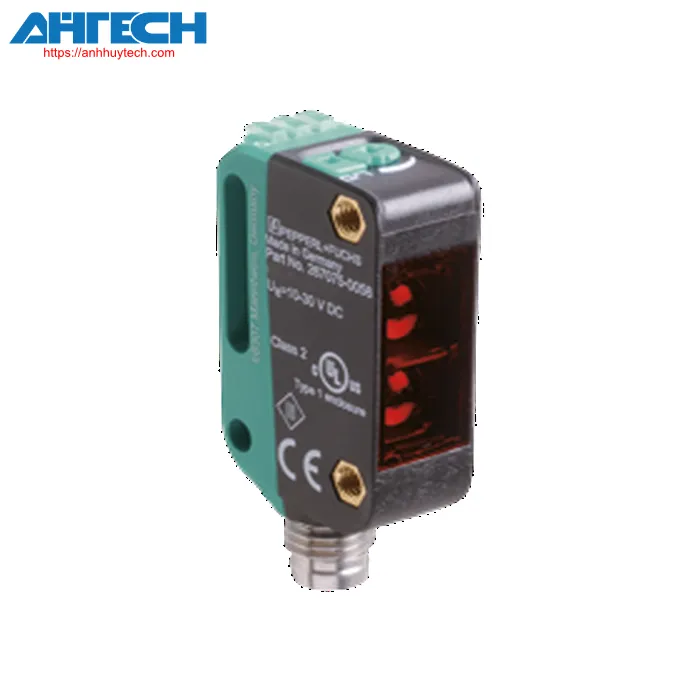

Cảm biến quang Pepperl+Fuchs OBT300-R100-E5-V31-L

Danh mục Pepperl+Fuchs

Cảm biến quang OBT300-R100-E5-V31-L

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của OBT300-R100-E5-V31-L

Phân loại

Mô tả sản phẩm
Cảm biến chế độ khuếch tán laser với khả năng triệt tiêu nền có thể điều chỉnh

Thông số kỹ thuật chung
Detection phạm vi		7 ... 300 mm
Phạm vi phát hiện tối thiểu.		7 ... 25 mm
Phạm vi phát hiện tối đa		7 ... 300 mm
Phạm vi điều chỉnh		25 ... 300 mm
Mục tiêu tham khảo		tiêu chuẩn màu trắng, 100 mm x 100 mm
Nguồn sáng		diode laser
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến
Cường độ Laser danh nghĩa
	Lưu ý	ÁNH SÁNG LASER , KHÔNG NHÌN THẲNG VÀO TIA SÁNG
	Laser class	1
	Độ dài sóng	680 nm
	Khe hở chùm ánh sáng	> 5 mrad d63 < 1 mm trong phạm vi 150 mm ... 250 mm
	Độ dài xung	3 µs
	Tỷ lệ lặp lại	approx. 13 kHz
	năng lượng xung tối đa	10.4 nJ
Chênh lệch đen trắng (6 %/90 %)		< 5 % at 150 mm
Đường kính của điểm sáng		approx. 1 mm ở khoảng cách 200 mm
Góc mở		approx. 0.3 °
Giới hạn ánh sáng môi trường		EN 60947-5-2 : 40000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		560 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		Green LED: Permanently lit - nguồn cấp on Flashing (4 Hz) - short circuit
Chỉ báo chức năng		đèn LED màu vàng: constantly on - đối tượng được phát hiện constantly off - vật thể không được phát hiện
Bộ phận điều khiển		công tắc chuyển đổi Light-on/dark-on
Bộ phận điều khiển		Phạm vi hoạt động adjuster
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Ripple		max. 10 %
Dòng điện không tải		< 20 mA at 24 V điện áp cung cấp
Lớp bảo vệ		III
Đầu ra
Loại chuyển mạch		Loại chuyển mạch của cảm biến có thể điều chỉnh được.: Q - Chân4: PNP thường mở / bật đèn Teach input - Chân2: Đầu vào mức cao
Đầu ra tín hiệu		1 PNP, bảo vệ ngắn mạch, bảo vệ đảo cực
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA , tải điện trở
Danh mục sử dụng		DC-12 và DC-13
Sụt áp		= 1.5 V DC
Tần số chuyển đổi		1650 Hz
Thời gian đáp ứng		300 µs
Phù hợp với
Giao diện truyền thông		IEC 61131-9
Tiêu chuẩn sản phẩm		EN 60947-5-2
An toàn tia laser		EN 60825-1:2014
Phê duyệt và chứng nhận
Chứng nhận UL		E87056 , đạt tiêu chuẩn an toàn của UL , Nguồn điện Class 2 , Đánh giá loại 1
FDA approval		IEC 60825-1:2007 Tuân thủ 21 CFR 1040.10 và 1040.11, ngoại trừ các sai lệch theo Laser Khôngtice Không. 50, dated June 24, 2007
Điều kiện môi trường
nhiệt độ môi trường		-40 ... 60 °C (-40 ... 140 °F)
Nhiệt độ bảo quản		-40 ... 70 °C (-40 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67 / IP69 / IP69K
Kết nối		Đầu nối M8 x 1, 4 chân
Vật liệu
	Vỏ	PC (Polycarbonate)
	Optical face	PMMA
Khối lượng		approx. 10 g
Kích thước
	Chiều cao	44.5 mm
	Chiều rộng	11 mm
	Độ sâu	21.5 mm
