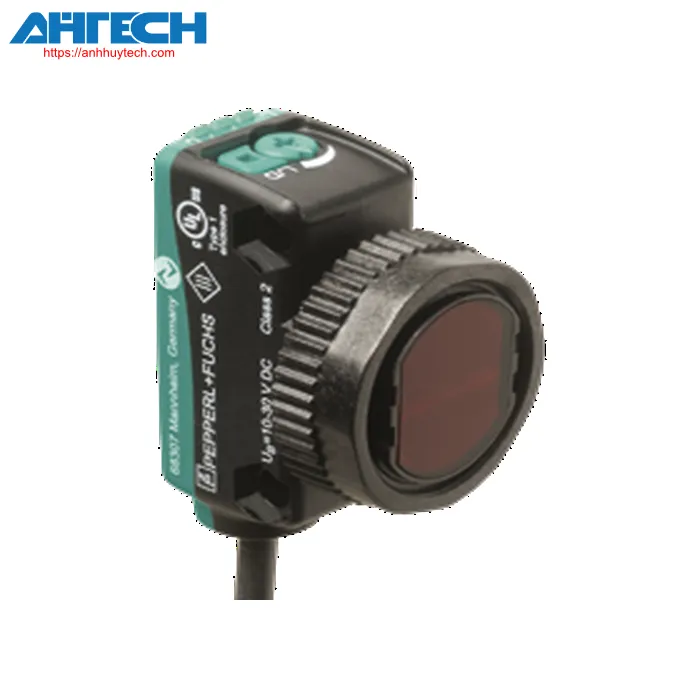

Cảm biến quang Pepperl+Fuchs OBT300-R103-2EP-IO

Danh mục Pepperl+Fuchs

Cảm biến quang OBT300-R103-2EP-IO

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của OBT300-R103-2EP-IO

Phân loại

Mô tả sản phẩm
Cảm biến đo bằng phương pháp tam giác với khả năng loại bỏ nền

Thông số kỹ thuật chung
Detection phạm vi		5 ... 300 mm
Phạm vi phát hiện tối thiểu.		5 ... 25 mm
Phạm vi phát hiện tối đa		5 ... 300 mm
Phạm vi điều chỉnh		25 ... 300 mm
Mục tiêu tham khảo		tiêu chuẩn màu trắng, 100 mm x 100 mm
Nguồn sáng		LED
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến
Nhóm Led cảnh báo rủi ro		nhóm loại trừ
Chênh lệch đen trắng (6 %/90 %)		< 15 % at 300 mm
Đường kính của điểm sáng		approx. 18 mm ở khoảng cách 300 mm
Góc mở		approx. 3 °
Giới hạn ánh sáng môi trường		EN 60947-5-2 : 40000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		600 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây: constantly on - nguồn cấp on nhấp nháy (4Hz) - short circuit nhấp nháy with short break (1 Hz) - IO-Link mode
Chỉ báo chức năng		đèn LED màu vàng: constantly on - đối tượng được phát hiện constantly off - vật thể không được phát hiện
Bộ phận điều khiển		công tắc chuyển đổi Light-on/dark-on
Bộ phận điều khiển		Phạm vi hoạt động adjuster
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Ripple		max. 10 %
Dòng điện không tải		< 25 mA at 24 V điện áp cung cấp
Lớp bảo vệ		III
Giao diện
Loại giao diện		IO-Link ( via C/Q = BK )
Phiên bản IO-Link		1.1
Hồ sơ thiết bị		Cảm biến thông minh
Device ID		0x110604 (1115652)
Tốc độ truyền tải		COM2 (38.4 kBit/s)
Thời gian chu kỳ tối thiểu		2.3 ms
Độ rộng dữ liệu xử lý		Dữ liệu đầu vào quy trình 1 Bit Dữ liệu đầu ra xử lý 2 Bit
Hỗ trợ chế độ SIO		Có
Loại cổng chính tương thích		A
Đầu ra
Loại chuyển mạch		Loại chuyển mạch của cảm biến có thể điều chỉnh được.: C/Q - BK: NPN thường mở (NO)/ đèn sáng, PNP thường đóng / bật tối, IO-Link /Q - WH: NPN thường đóng (NC)/ dark-on, PNP thường mở / bật đèn
Đầu ra tín hiệu		2 đầu ra push-pull (4 trong 1), bảo vệ ngắn mạch, bảo vệ đảo cực, bảo vệ quá áp
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA , tải điện trở
Danh mục sử dụng		DC-12 và DC-13
Sụt áp		= 1.5 V DC
Tần số chuyển đổi		500 Hz
Thời gian đáp ứng		1 ms
Phù hợp với
Giao diện truyền thông		IEC 61131-9
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Chứng nhận UL		E87056 , đạt tiêu chuẩn an toàn của UL , Nguồn điện Class 2 , Đánh giá loại 1
Điều kiện môi trường
nhiệt độ môi trường		-40 ... 60 °C (-40 ... 140 °F) , Dây cable, lắp cố định -25 ... 60 °C (-13 ... 140 °F) , cáp di động không phù hợp cho dây chuyền băng tải
Nhiệt độ bảo quản		-40 ... 70 °C (-40 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67 / IP69 / IP69K
Kết nối		cáp cố định 2 m
Vật liệu
	Vỏ	PC (Polycarbonate)
	Optical face	PMMA
Khối lượng		approx. 38 g
Kích thước
	Chiều cao	36.5 mm
	Chiều rộng	15 mm
	Độ sâu	26.7 mm
Chiều dài cáp		2 m
