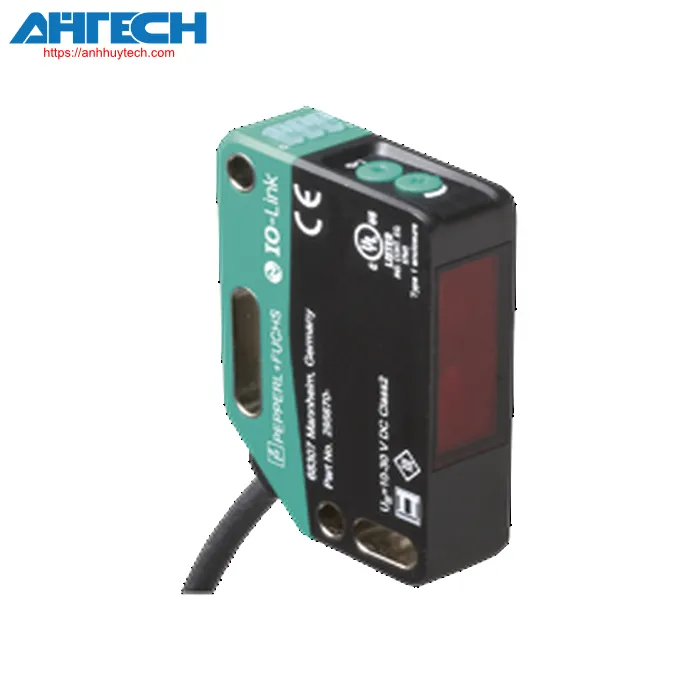

Cảm biến quang Pepperl+Fuchs OBT650-R201-2EP-IO-0,3M-V31-1T

Danh mục Pepperl+Fuchs

Cảm biến quang OBT650-R201-2EP-IO-0,3M-V31-1T

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của OBT650-R201-2EP-IO-0,3M-V31-1T

Phân loại

Mô tả sản phẩm
Cảm biến triangulation với đánh giá phản chiếu từ nền

Thông số kỹ thuật chung
Detection phạm vi		10 ... 650 mm
Phạm vi phát hiện tối thiểu.		10 ... 100 mm
Phạm vi phát hiện tối đa		10 ... 650 mm
Phạm vi điều chỉnh		100 ... 650 mm
Mục tiêu tham khảo		tiêu chuẩn màu trắng, 100 mm x 100 mm
Nguồn sáng		LED
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến
Nhóm Led cảnh báo rủi ro		nhóm loại trừ
Chênh lệch đen trắng (6 %/90 %)		< 6 % at 650 mm
Đường kính của điểm sáng		approx. 20 mm x 20 mm ở khoảng cách 650 mm
Góc mở		approx. 2 °
Giới hạn ánh sáng môi trường		EN 60947-5-2 : 70000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		600 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây: constantly on - nguồn cấp on nhấp nháy (4Hz) - short circuit nhấp nháy with short break (1 Hz) - IO-Link mode
Chỉ báo chức năng		đèn LED màu vàng: constantly on - backgtròn detected (vật thể không được phát hiện) constantly off - đối tượng được phát hiện
Bộ phận điều khiển		công tắc chuyển đổi Light-on/dark-on
Bộ phận điều khiển		Phạm vi hoạt động adjuster
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Ripple		max. 10 %
Dòng điện không tải		< 25 mA at 24 V điện áp cung cấp
Lớp bảo vệ		III
Giao diện
Loại giao diện		IO-Link ( via C/Q = Chân 4 )
Phiên bản IO-Link		1.1
Hồ sơ thiết bị		Nhận diện và chẩn đoán Cảm biến thông minh loại 2.4
Device ID		0x111711 (1120017)
Tốc độ truyền tải		COM2 (38.4 kBit/s)
Thời gian chu kỳ tối thiểu		2.3 ms
Độ rộng dữ liệu xử lý		Dữ liệu đầu vào quy trình 1 Bit Dữ liệu đầu ra xử lý 2 Bit
Hỗ trợ chế độ SIO		Có
Loại cổng chính tương thích		A
Đầu ra
Loại chuyển mạch		Loại chuyển mạch của cảm biến có thể điều chỉnh được.: C/Q - Chân4: NPN thường mở (NO)/ dark-on, PNP thường đóng/bật đèn, IO-Link /Q - Chân2: NPN thường đóng (NC)/ light-on, PNP thường mở / bật tối
Đầu ra tín hiệu		2 đầu ra push-pull (4 trong 1), bảo vệ ngắn mạch, bảo vệ đảo cực, bảo vệ quá áp
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA , tải điện trở
Danh mục sử dụng		DC-12 và DC-13
Sụt áp		= 1.5 V DC
Tần số chuyển đổi		500 Hz
Thời gian đáp ứng		1 ms
Phù hợp với
Giao diện truyền thông		IEC 61131-9
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Chứng nhận UL		E87056 , đạt tiêu chuẩn an toàn của UL , Nguồn điện Class 2 , Đánh giá loại 1
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-40 ... 60 °C (-40 ... 140 °F) , Dây cable, lắp cố định -20 ... 60 °C (-4 ... 140 °F) , cáp di động không phù hợp cho dây chuyền băng tải
Nhiệt độ bảo quản		-40 ... 70 °C (-40 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67 / IP69 / IP69K
Kết nối		Cáp cố định dài 300 mm với đầu nối đực M8 x 1; 4 chân
Vật liệu
	Vỏ	PC (Polycarbonate)
	Optical face	PMMA
Khối lượng		approx. 52 g
Kích thước
	Chiều cao	61.7 mm
	Chiều rộng	15 mm
	Độ sâu	41.7 mm
Chiều dài cáp		0.3 m
