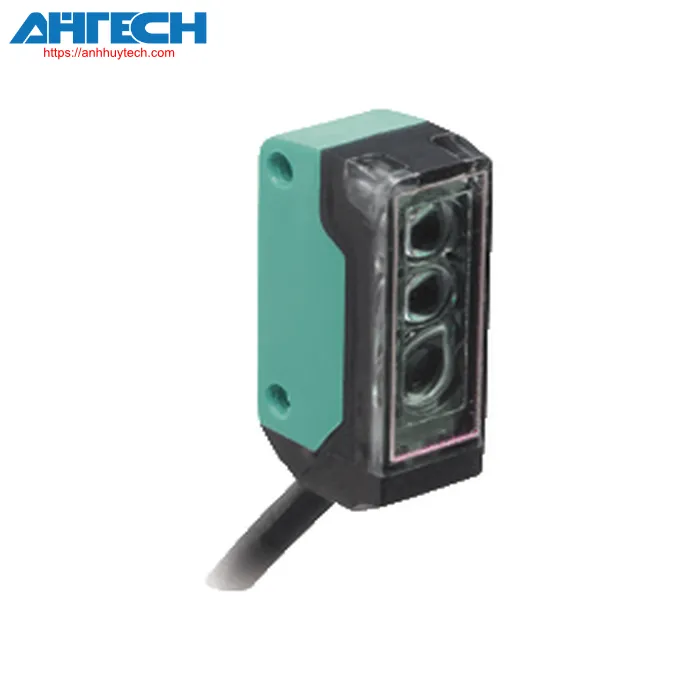

Cảm biến quang Pepperl+Fuchs OBT80-R2-E0-P

Danh mục Pepperl+Fuchs

Cảm biến quang OBT80-R2-E0-P

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của OBT80-R2-E0-P

Phân loại

Mô tả sản phẩm
Cảm biến định vị ba điểm (cảm biến tam giác) với chức năng loại bỏ nền cho các ứng dụng tiêu chuẩn, miniature design, Phạm vi phát hiện 80 mm, ánh sáng đỏ, đèn sáng, Đầu ra NPN, Cáp cố định dài 2 mét

Thông số kỹ thuật chung
Detection phạm vi		15 ... 80 mm
Mục tiêu tham khảo		tiêu chuẩn màu đen, 100 mm x 100 mm
Nguồn sáng		LED
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến , 630 nm
Chênh lệch đen trắng (6 %/90 %)		< 20 %
Sai số góc		approx. 2 °
Đường kính của điểm sáng		~ 5 mm tại khoảng cách 80 mm
Góc mở		approx. 2 °
Optical face		mặt trước
Giới hạn ánh sáng môi trường		EN 60947-5-2 : 30000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		800 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây, sáng liên tục Bật nguồn , ngắn mạch : Đèn LED nhấp nháy màu xanh lá cây (khoảng 4 Hz)
Chỉ báo chức năng		đèn LED màu vàng: đèn sáng khi phát hiện vật thể
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC , class 2
Dòng điện không tải		< 10 mA
Lớp bảo vệ		III
Đầu ra
Loại chuyển mạch		Tiếp điểm NO / đèn sáng
Đầu ra tín hiệu		1 đầu ra NPN, bảo vệ ngắn mạch, bảo vệ đảo cực, cực thu hở
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 50 mA
Sụt áp		= 1.5 V DC
Tần số chuyển đổi		approx. 800 Hz
Thời gian đáp ứng		600 µs
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Chứng nhận UL		E87056 , Được công nhận cULus, Nguồn điện loại 2
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-25 ... 60 °C (-13 ... 140 °F)
Nhiệt độ bảo quản		-30 ... 70 °C (-22 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		cáp cố định 2 m
Vật liệu
	Vỏ	PC/ABS và TPU
	Optical face	PC
	Cable	PUR
Lắp đặt		Vít cố định , 2 x đinh ốc đầu lục giác M2 được bao gồm khi giao hàng
Khối lượng		approx. 20 g
Kích thước
	Chiều cao	24 mm
	Chiều rộng	7.5 mm
	Độ sâu	11.2 mm
Chiều dài cáp		2 m
