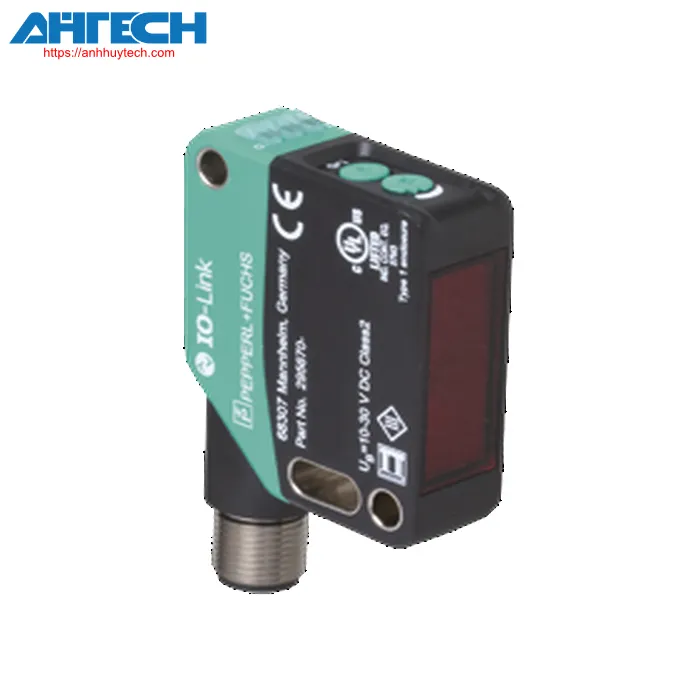

Cảm biến quang OMD10M-R200-2EP-IO-V15-L

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của OMD10M-R200-2EP-IO-V15-L

Phân loại

Mô tả sản phẩm
Cảm biến khoảng cách đa năng, measurement to object, Giao diện IO-Link, Phương pháp đo lường PRT, phạm vi đo lên đến 10 m, màu đỏ laser light, laser class 1, push-pull output, test input, Giắc M12

Thông số kỹ thuật chung
Phạm vi đo		0.03 ... 10 m
Mục tiêu tham khảo		tiêu chuẩn trắng 90%, 100 mm x 100 mm
Nguồn sáng		diode laser
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến
Cường độ Laser danh nghĩa
	Lưu ý	ÁNH SÁNG LASER , KHÔNG NHÌN THẲNG VÀO TIA SÁNG
	Laser class	1
	Độ dài sóng	660 nm
	Khe hở chùm ánh sáng	2 mrad
	Độ dài xung	4 ns
	Tỷ lệ lặp lại	300 kHz
	năng lượng xung tối đa	< 1.3 nJ
Phương pháp đo		Công nghệ đo xung (PRT)
Tốc độ chuyển động tối đa		10 m/s
Đường kính của điểm sáng		< 20 mm at 10 m
Giới hạn ánh sáng môi trường		50000 Lux @ 2.5m tiêu chuẩn màu trắng 90% 10000 Lux @ 2.5m màu đen 6 %
Độ phân giải		1 mm
Ảnh hưởng nhiệt độ		< 0.25 mm/K
Các thông số liên quan đến chức năng an toàn
MTTF_d		> 300 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây: constantly on - nguồn cấp on nhấp nháy (4Hz) - short circuit nhấp nháy with short break (1 Hz) - IO-Link mode
Chỉ báo chức năng		đèn LED màu vàng: constantly on - switch output chủ động constantly off - switch output không hoạt động
Chỉ báo Teach-In		Teach-In : Đèn LED màu vàng/xanh lá.; đèn nhấp nháy đồng pha; 2,5 Hz Teach Error:Đèn LED xanh/vàng nhấp nháy không đồng pha.; 8.0 Hz
Bộ phận điều khiển		Phím thiết lập
Bộ phận điều khiển		Công tắc xoay 5 bước để lựa chọn chế độ vận hành
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC 18 ... 30 V from IO-Link
Ripple		10 % within the supply tolerance
Dòng điện không tải		< 25 mA at 24 V Điện áp hoạt động
Lớp bảo vệ		III
Thời gian trễ trước khi sẵn sàng		< 900 ms
Giao diện
Loại giao diện		IO-Link ( via C/Q = Chân 4 )
Phiên bản IO-Link		1.1
Hồ sơ thiết bị		Identification và Diagnosis - I&D Cảm biến thông minh - SSP 4.2.1
Xử lý dữ liệu		Đầu vào 6 bit - giá trị đo 4 Byte - hệ số tỷ lệ 8 Bit - chất lượng tín hiệu 2 Bit - tín hiệu chuyển đổi 1 1 Bit - tín hiệu chuyển đổi 2 1 Bit - tín hiệu chẩn đoán n Bit - tín hiệu bổ sung n Bit Đầu ra 2 Bit - chức năng điều khiển cảm biến 1 Bit - đánh giá đóng băng 1 Bit
Vendor ID		1 (0x0001)
Device ID		1121028 (0x111B04)
Tốc độ truyền tải		COM2 (38.4 kBit/s)
Thời gian chu kỳ tối thiểu		4 ms
Hỗ trợ chế độ SIO		Có
đầu vào
Kiểu đầu vào		Push/pull
Tín hiệu kiểm tra đầu vào		ngừng kích hoạt bộ phát ở U_B
Đầu ra
Loại chuyển mạch		Cài đặt mặc định là: C/Q - Chân4: push-pull output, IO-Link Q2 - Chân2: push-pull output
Đầu ra tín hiệu		2 đầu ra push-pull, bảo vệ đảo cực, chống đột biến
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA , tải điện trở
Danh mục sử dụng		DC-12 và DC-13
Sụt áp		= 1.5 V DC
Thời gian đáp ứng		3 ms
Phù hợp với
Giao diện truyền thông		IEC 61131-9 / IO-Link V1.1.3
Tiêu chuẩn sản phẩm		EN 61000-6-2, EN 61000-6-3
An toàn tia laser		EN 60825-1:2014
Độ chính xác của phép đo
Thời gian làm nóng		5 min
Giá trị đầu ra đo được		1 ms
Thời gian xử lý dữ liệu trung bình		3 ms (mặc định), 6 ms , 12 ms , 25 ms , 50 ms , 100 ms , có thể điều chỉnh
Độ chính xác tuyệt đối		typ. ± 20 mm (including influence of nhiệt độ)
Độ chính xác lặp lại		< 3 mm
Phê duyệt và chứng nhận
Chứng nhận UL		E87056 , đạt tiêu chuẩn an toàn của UL , Nguồn điện Class 2 , Đánh giá loại 1
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
FDA approval		IEC 60825-1:2014 tuân thủ 21 CFR 1040.10 và 1040.11 ngoại trừ các sai lệch theo Laser Khôngtice Không. 50, dated June 24, 2007
Điều kiện môi trường
nhiệt độ môi trường		-30 ... 60 °C (-22 ... 140 °F)
Nhiệt độ bảo quản		-40 ... 70 °C (-40 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67 / IP69 / IP69K
Kết nối		5 chân, M12 x 1 connector, Có thể xoay 90°
Vật liệu
	Vỏ	PC (Polycarbonate)
	Optical face	PMMA
Khối lượng		approx. 37 g
Kích thước
	Chiều cao	50.6 mm
	Chiều rộng	15 mm
	Độ sâu	41.7 mm
Cài đặt gốc
Đầu ra chuyển đổi 1		Q1: tín hiệu chuyển đổi chủ động cao , Window mode 6000 ... 9000 mm
Đầu ra chuyển đổi 2		Q2: tín hiệu chuyển đổi chủ động cao , Window mode 4000 ... 8000 mm
