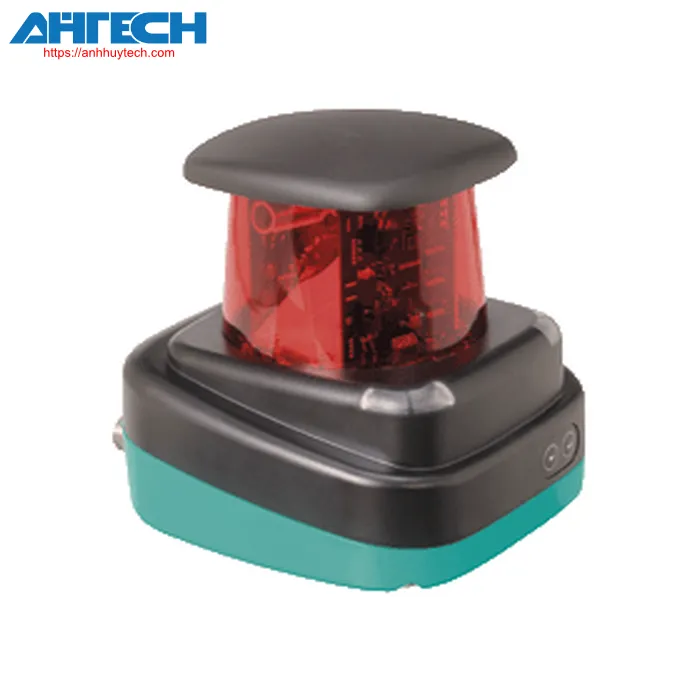

Cảm biến quang Pepperl+Fuchs OMD10M-R2000-B23-V1V1D

Danh mục Pepperl+Fuchs

Cảm biến quang OMD10M-R2000-B23-V1V1D

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của OMD10M-R2000-B23-V1V1D

Phân loại

Mô tả sản phẩm
R2000 UHD, Cảm biến 2-D LiDAR cho định vị chính xác và rất năng động, Dải đo đến đối tượng lên tới 10 m, Ethernet

Thông số kỹ thuật chung
Phạm vi đo		0.3 ... 3 m (đen 10%) 0.2 to 10 m (màu trắng 90%) 0.2 to 60 m (phản xạ)
Nguồn sáng		diode laser
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến
Cường độ Laser danh nghĩa
	Lưu ý	ÁNH SÁNG LASER , KHÔNG NHÌN THẲNG VÀO TIA SÁNG
	Laser class	1
	Độ dài sóng	660 nm
	Khe hở chùm ánh sáng	1 mrad
	Độ dài xung	5 ns
	Tỷ lệ lặp lại	250 kHz
	năng lượng xung tối đa	< 4 nJ
Phương pháp đo		Công nghệ đo xung (PRT)
Tốc độ quét		10 ... 50 s^-1
Góc quét		360°
Đường kính của điểm sáng		< 20 mm at 10 m
Bộ lọc		Tối đa, trung bình, trung vị, độ phản chiếu
Giới hạn ánh sáng môi trường		80000 Lux
Độ phân giải		1 mm
Các thông số liên quan đến chức năng an toàn
MTTF_d		75 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây
Chỉ báo luồng dữ liệu		đèn LED màu vàng: Ethernet chủ động đèn LED màu xanh lá cây: Ethernet link
Chỉ báo chức năng		đèn LED màu đỏ: lỗi đèn LED màu vàng: Q1 + Q2
Bộ phận điều khiển		2 nút nhấn
Chỉ báo tham số		24 x 252 pixels , màu đỏ
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Ripple		10 % within the supply tolerance
Dòng điện không tải		= 400 mA / 24 V DC
Tiêu thụ điện năng		< 10 W
Thời gian trễ trước khi sẵn sàng		< 40 s
Giao diện
Loại giao diện		Nhanh Ethernet, 2 đầu ra chuyển đổi
Protocol		HTTP , TCP/IP và UDP/IP
Đầu vào/Đầu ra
Loại đầu vào/đầu ra		2 Đầu vào/Đầu ra , Có thể cấu hình độc lập , bảo vệ ngắn mạch/ đảo cực
Đầu ra
Ngưỡng chuyển đổi		thấp: Ua < 1 V, high: Ua > Ub - 2 V
Dòng điện chuyển mạch		100 mA mỗi đầu ra
Phù hợp với
An toàn tia laser		EN 60825-1:2014
Tuân thủ các tiêu chuẩn và chỉ thị
Sự phù hợp tiêu chuẩn
	Tiêu chuẩn sản phẩm	IEC 60947-5-2
	Chống sốc và va đập	EN 60068-2-6 EN 60068-2-27
Độ chính xác của phép đo
Đo tốc độ		250000 measurements per second
Giá trị độ ồn đo được		± 9 mm (1 sigma, trên phim phản chiếu) với bộ lọc giá trị đo không hoạt động
Độ phân giải góc		0.014 °
Độ chính xác tuyệt đối		typ. ± 35 mm
Độ chính xác lặp lại		< 12 mm
Phê duyệt và chứng nhận
Lớp bảo vệ		III (điện áp hoạt động 50 V)
Chứng nhận UL		đạt tiêu chuẩn an toàn của UL, Nguồn Class 2, Vỏ bọc Type 1
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-10 ... 50 °C (14 ... 122 °F)
Nhiệt độ bảo quản		-20 ... 70 °C (-4 ... 158 °F)
Độ ẩm tương đối		95 % , không có sự ngưng tụ ẩm
Thông số phần cơ
Mức độ bảo vệ		IP65
Kết nối		4 chân, M12x1 connector, tiêu chuẩn (nguồn cấp) , 8-pin, M12x1 connector, A-coded (MultiPort) , 4 chân, M12x1 socket, D-coded (LAN)
Vật liệu
	Vỏ	Nhôm PC ABS
	Optical face	PMMA
Khối lượng		approx. 0.8 kg
Kích thước
	Chiều cao	116.5 mm
	Chiều rộng	106 mm
	Chiều dài	106 mm
