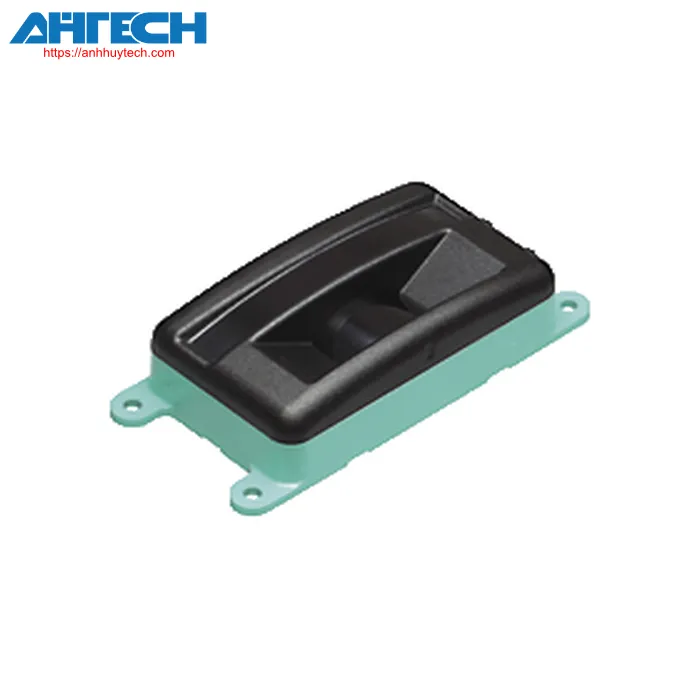

Cảm biến quang Pepperl+Fuchs OMD8000-R2100-R2-2V15

Danh mục Pepperl+Fuchs

Cảm biến quang OMD8000-R2100-R2-2V15

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của OMD8000-R2100-R2-2V15

Phân loại

Mô tả sản phẩm
Máy quét LED đa tia để đo khoảng cách đến một đối tượng, measuring method: PRT, measuring phạm vi: lên đến 8 m trên nền trắng, 2 đầu cắm M12

Thông số kỹ thuật chung
Phạm vi đo		0.2 ... 2 m (màu đen 6 %) 0.2 ... 8 m (màu trắng 90%)
Nguồn sáng		IRED
Loại ánh sáng		ánh sáng hồng ngoại điều chế , 850 nm
Phương pháp đo		Công nghệ đo xung (PRT)
Tốc độ quét		50 s^-1 (1 scan = 11 measurements)
Góc quét		88°
Đường kính của điểm sáng		550 mm ở 4 m (trực giao)
Giới hạn ánh sáng môi trường		> 80000 Lux
Độ phân giải		1 mm
Các thông số liên quan đến chức năng an toàn
MTTF_d		123 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây
Chỉ báo chức năng		đèn LED màu vàng
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Ripple		10 % within the supply tolerance
Dòng điện không tải		= 120 mA / 24 V DC
Lớp bảo vệ		III
Thời gian trễ trước khi sẵn sàng		< 3 s
Giao diện
Loại giao diện		RS 232
Protocol		P+F R2100 115k, 8N1
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Độ chính xác của phép đo
Giá trị độ ồn đo được		20 mm (1 sigma, 4 m trên nền trắng, trực giao)
Độ phân giải góc		8 °
Độ chính xác tuyệt đối		+/- 50 mm (trực giao)
Phê duyệt và chứng nhận
Chứng nhận UL		đạt tiêu chuẩn an toàn của UL, Nguồn Class 2, Vỏ bọc Type 1
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-30 ... 60 °C (-22 ... 140 °F) UL: -10 ... 50 °C (14 ... 122 °F)
Nhiệt độ bảo quản		-30 ... 70 °C (-22 ... 158 °F)
Độ ẩm tương đối		95 % , không có sự ngưng tụ ẩm
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		5 chân, M12x1 connector, tiêu chuẩn (cung cấp; màu đen) 5 chân, M12x1 connector, tiêu chuẩn (RS 232; màu xám; được bảo vệ)
Vật liệu
	Vỏ	Nhựa
	Optical face	Lexan (PC)
Khối lượng		approx. 250 g
Kích thước
	Chiều cao	45 mm
	Chiều rộng	81 mm
	Chiều dài	157 mm
