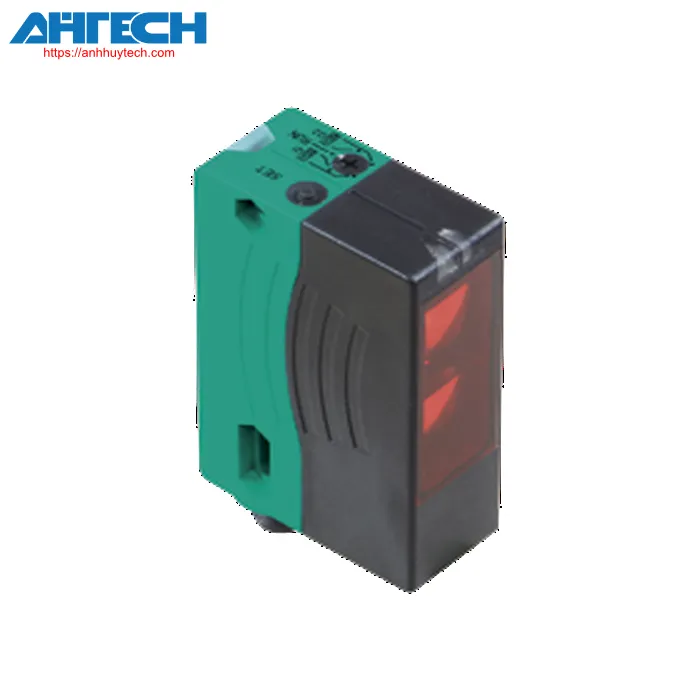

Cảm biến quang Pepperl+Fuchs OMR50M-R300-UEP-V1

Danh mục Pepperl+Fuchs

Cảm biến quang OMR50M-R300-UEP-V1

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của OMR50M-R300-UEP-V1

Phân loại

Mô tả sản phẩm
Cảm biến khoảng cách (PRT)

Thông số kỹ thuật chung
Phạm vi phát hiện hiệu quả		0 ... 50 m
Khoảng cách phản xạ		0.2 ... 50 m
Mục tiêu tham khảo		3 x REF-H100
Nguồn sáng		LED
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến
Nhóm Led cảnh báo rủi ro		nhóm loại trừ
Sai số góc		max. ± 2°
Phương pháp đo		Công nghệ đo xung (PRT)
Đường kính của điểm sáng		approx. 16 cm x 18 cm ở khoảng cách 10 m
Giới hạn ánh sáng môi trường		50000 Lux
Độ phân giải		12 bit, however > 0.5 mm
Các thông số liên quan đến chức năng an toàn
MTTF_d		100 a
Mission Time (T_M)		10 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây
Chỉ báo chức năng		2 đèn LED màu vàng để hiển thị trạng thái chuyển đổi
Chỉ báo Teach-In		Teach-In: Đèn LED xanh/vàng nhấp nháy theo pha.; 2.5 Hz Teach Error:Đèn LED xanh/vàng nhấp nháy không đồng pha.; 8.0 Hz
Bộ phận điều khiển		Công tắc xoay 5 bước để chọn chế độ hoạt động (cài đặt ngưỡng và chế độ hoạt động)
Bộ phận điều khiển		công tắc để thiết lập giá trị ngưỡng
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Ripple		10 % within the supply tolerance
Dòng điện không tải		= 80 mA / 24 V DC
Thời gian trễ trước khi sẵn sàng		< 0.7 s , for nhiệt độs <-30°C compliance of the specification 5 mins after nguồn cấp on
Đầu ra
Đầu ra tín hiệu		1 đầu ra push-pull (4 trong 1), bảo vệ ngắn mạch, bảo vệ đảo cực, bảo vệ quá áp , 1 đầu ra analog 0 ... 10 V
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA
Kết quả đo		1 đầu ra analog 0 V ... 10 V ; Rmin = 1 kO
Tần số chuyển đổi		50 Hz
Thời gian đáp ứng		5 ms
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Độ chính xác của phép đo
Độ chính xác lặp lại		< 5 mm
Phê duyệt và chứng nhận
Chứng nhận UL		E87056 , đạt tiêu chuẩn an toàn của UL , Nguồn điện Class 2 , Đánh giá loại 1
Điều kiện môi trường
nhiệt độ môi trường		-40 ... 55 °C (-40 ... 131 °F)
Nhiệt độ bảo quản		-40 ... 70 °C (-40 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		Đầu kết nối 4 chân M12 x 1
Vật liệu
	Vỏ	nhựa ABS
	Optical face	PMMA
Khối lượng		90 g
Kích thước
	Chiều cao	88 mm
	Chiều rộng	25.8 mm
	Độ sâu	54.3 mm
