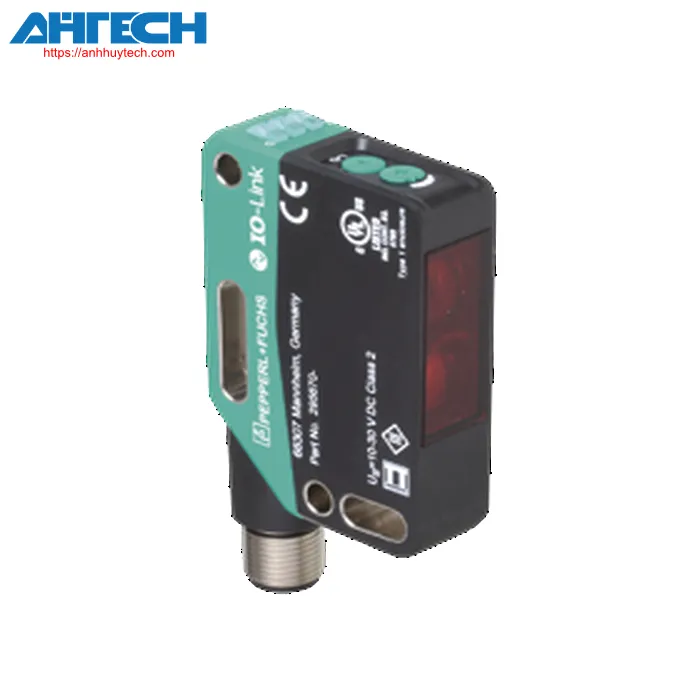

Cảm biến quang Pepperl+Fuchs OMT300-R201-UEP-IO-V1-L

Danh mục Pepperl+Fuchs

Cảm biến quang OMT300-R201-UEP-IO-V1-L

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của OMT300-R201-UEP-IO-V1-L

Phân loại

Mô tả sản phẩm
Cảm biến khoảng cách

Thông số kỹ thuật chung
Phạm vi đo		100 ... 300 mm
Mục tiêu tham khảo		tiêu chuẩn màu trắng, 100 mm x 100 mm
Nguồn sáng		diode laser
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến
Cường độ Laser danh nghĩa
	Lưu ý	ÁNH SÁNG LASER , KHÔNG NHÌN THẲNG VÀO TIA SÁNG
	Laser class	1
	Độ dài sóng	680 nm
	Khe hở chùm ánh sáng	> 5 mrad, d63 < 2,8 mm trong phạm vi 350 mm ... 800 mm
	Độ dài xung	5.5 µs
	Tỷ lệ lặp lại	approx. 2.4 kHz
	năng lượng xung tối đa	< 40 nJ
Sai số góc		max. +/- 1.5 °
Đường kính của điểm sáng		approx. 3 mm ở khoảng cách 300 mm
Góc mở		approx. 0.3 °
Giới hạn ánh sáng môi trường		EN 60947-5-2 : 45000 Lux
Độ phân giải		0.1 mm
Các thông số liên quan đến chức năng an toàn
MTTF_d		470 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây: constantly on - nguồn cấp on nhấp nháy (4Hz) - short circuit nhấp nháy with short break (1 Hz) - IO-Link mode
Chỉ báo chức năng		đèn LED màu vàng: constantly on - switch output chủ động constantly off - switch output không hoạt động
Bộ phận điều khiển		Phím thiết lập
Bộ phận điều khiển		Công tắc xoay 5 bước để lựa chọn chế độ vận hành
Thông số kỹ thuật điện
Điện áp hoạt động		18 ... 30 V DC
Ripple		max. 10 %
Dòng điện không tải		< 18 mA at 24 V điện áp cung cấp
Lớp bảo vệ		III
Giao diện
Loại giao diện		IO-Link ( via C/Q = Chân 4 )
Phiên bản IO-Link		1.1
Hồ sơ thiết bị		Nhận diện và chẩn đoán Cảm biến thông minh loại 0/loại 3.3
Device ID		0x11191C (1120540)
Tốc độ truyền tải		COM2 (38.4 kBit/s)
Thời gian chu kỳ tối thiểu		3 ms
Độ rộng dữ liệu xử lý		Dữ liệu đầu vào quy trình 4 byte Dữ liệu đầu ra của quy trình là 2 bit.
Hỗ trợ chế độ SIO		Có
Loại cổng chính tương thích		A
Đầu ra
Loại chuyển mạch		Cài đặt mặc định là: C/Q - Chân4: NPN thường mở (NO), PNP thường đóng cửa, IO-Link U—Chân2: analog output 0 ... 10 V
Đầu ra tín hiệu		1 đầu ra push-pull , 1 đầu ra analog , chống đoản mạch, reverse polarity protection, chống đột biến
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA , tải điện trở
Danh mục sử dụng		DC-12 và DC-13
Sụt áp		= 1.5 V DC
Thời gian đáp ứng		2 ms
Đầu ra analog
Loại đầu ra		1 đầu ra dạng điện áp: 0 ... 10 V
Kháng tải		> 1 kO điện áp đầu ra ; = 470 O current output
	Thời gian phục hồi	2 ms
Phù hợp với
Giao diện truyền thông		IEC 61131-9
Tiêu chuẩn sản phẩm		EN 60947-5-2
An toàn tia laser		EN 60825-1:2014
Độ chính xác của phép đo
Độ lệch nhiệt độ		0.05 %/K
Thời gian làm nóng		5 min
Độ chính xác lặp lại		< 0.5 %
Lỗi tuyến tính		0.5 %
Phê duyệt và chứng nhận
Chứng nhận UL		E87056 , đạt tiêu chuẩn an toàn của UL , Nguồn điện Class 2 , Đánh giá loại 1
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
FDA approval		IEC 60825-1:2014 tuân thủ 21 CFR 1040.10 và 1040.11 ngoại trừ các sai lệch theo Laser Khôngtice Không. 50, dated June 24, 2007
Điều kiện môi trường
nhiệt độ môi trường		10 ... 50 °C (50 ... 122 °F)
Nhiệt độ bảo quản		-40 ... 70 °C (-40 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67 / IP69 / IP69K
Kết nối		Đầu kết nối 4 chân M12 x 1, Có thể xoay 90°
Vật liệu
	Vỏ	PC (Polycarbonate)
	Optical face	PMMA
Khối lượng		approx. 47 g
Kích thước
	Chiều cao	61.7 mm
	Chiều rộng	15 mm
	Độ sâu	41.7 mm
