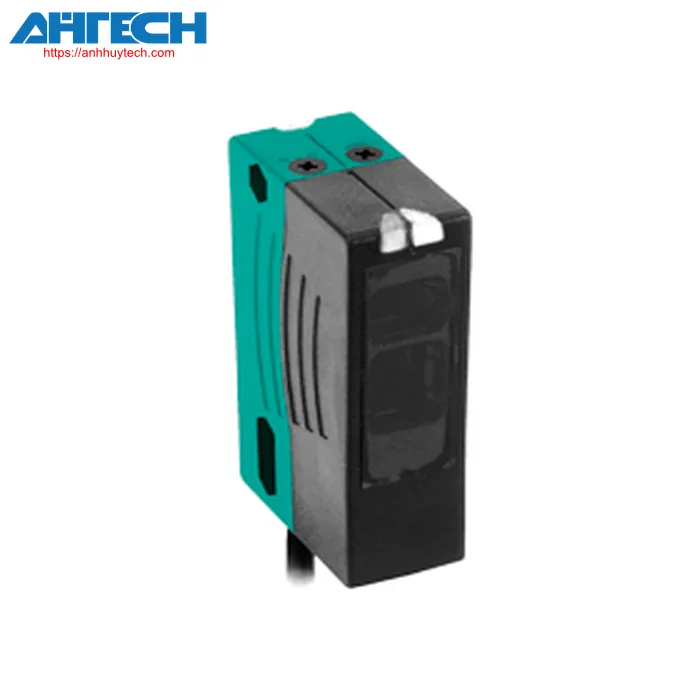

Cảm biến quang Pepperl+Fuchs RL28-55-LAS/76a/82b/110/115

Danh mục Pepperl+Fuchs

Cảm biến quang RL28-55-LAS/76a/82b/110/115

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của RL28-55-LAS/76a/82b/110/115

Phân loại

Mô tả sản phẩm
Cảm biến phản xạ gương với bộ lọc phân cực

Thông số kỹ thuật chung
Phạm vi phát hiện hiệu quả		0 ... 30 m
Khoảng cách phản xạ		0.3 ... 30 m
Phạm vi phát hiện ngưỡng		42 m
Mục tiêu tham khảo		MH82 reflector
Nguồn sáng		diode laser
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến
Bộ lọc phân cực		Có
Cường độ Laser danh nghĩa
	Lưu ý	ÁNH SÁNG LASER , KHÔNG NHÌN THẲNG VÀO TIA SÁNG
	Laser class	1
	Độ dài sóng	650 nm
	Khe hở chùm ánh sáng	< 1.5 mrad
	Độ dài xung	approx. 4.5 µs
	Tỷ lệ lặp lại	approx. 6 kHz ... 20 kHz
	năng lượng xung tối đa	4 nJ
Đường kính của điểm sáng		approx. 45 mm at 30 m
Góc mở		Bộ phát: < 0.1 ° Receiver: < 2 °
Giới hạn ánh sáng môi trường		50000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		560 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		60 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây
Chỉ báo chức năng		2 đèn LED màu vàng, sáng lên khi chùm ánh sáng tự do, nhấp nháy khi thiếu dự trữ hoạt động, tắt khi chùm sáng bị gián đoạn
Bộ phận điều khiển		điều chỉnh độ nhạy (Adjustment to < 25% of the effective vận hành phạm vi) , công tắc chuyển đổi Light-on/dark-on
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Ripple		max. 10 %
Dòng điện không tải		= 35 mA
Lớp bảo vệ		II, điện áp cách điện định mức = 250 V AC với mức độ ô nhiễm 1-2 theo IEC 60664-1
đầu vào
Tín hiệu kiểm tra đầu vào		vô hiệu hóa bộ phát với Ub
Đầu ra
Đầu ra cảnh báo ổn định		1 PNP, không hoạt động khi không đạt đủ dự trữ vận hành trong 10;s ngay lập tức không hoạt động nếu có 4 lần ngắt tia sáng xảy ra
Loại chuyển mạch		chế độ chế độ light/dark on có thể chuyển đổi
Đầu ra tín hiệu		1 đầu ra push-pull (4 trong 1), bảo vệ ngắn mạch, bảo vệ đảo cực
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA
Sụt áp		= 2.5 V DC
Tần số chuyển đổi		1000 Hz
Thời gian đáp ứng		0.5 ms
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
An toàn tia laser		EN 60825-1
Phê duyệt và chứng nhận
Phù hợp với EAC		TR CU 020/2011
Lớp bảo vệ		II, điện áp định mức = 250 V AC với mức độ ô nhiễm 1-2 theo IEC 60664-1
Chứng nhận UL		E87056 , đạt tiêu chuẩn an toàn của UL , Nguồn điện Class 2 , Đánh giá loại 1
FDA approval		IEC 60825-1:2007 Tuân thủ 21 CFR 1040.10 và 1040.11, ngoại trừ các sai lệch theo Laser Khôngtice Không. 50, dated June 24, 2007
Điều kiện môi trường
nhiệt độ môi trường		-10 ... 50 °C (14 ... 122 °F)
Nhiệt độ bảo quản		-40 ... 60 °C (-40 ... 140 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		2.5 m, 5 dây, cáp cố định, Euronorm
Vật liệu
	Vỏ	nhựa ABS
	Optical face	Khung nhựa
Khối lượng		80 g
Kích thước
	Chiều cao	88 mm
	Chiều rộng	25.8 mm
	Độ sâu	54.3 mm
