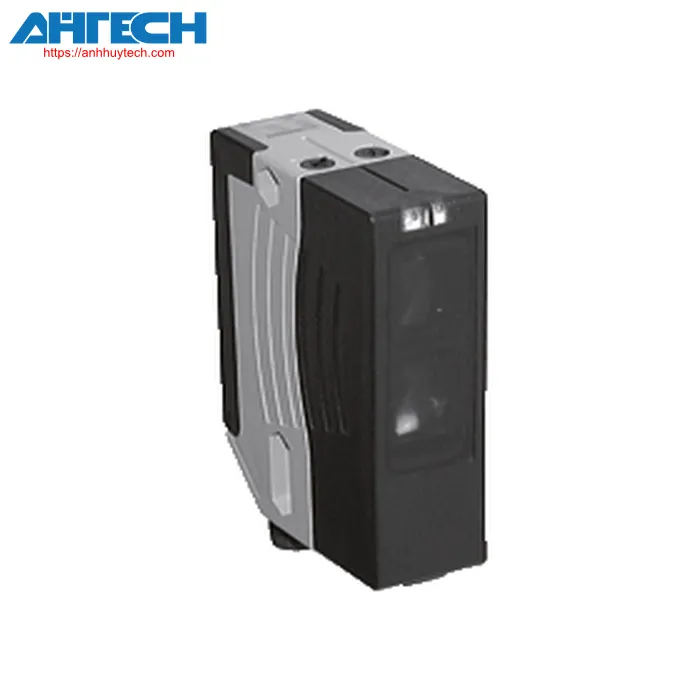

Cảm biến quang RL28-55-V-3974/47/82b/112

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của RL28-55-V-3974/47/82b/112

Phân loại

Mô tả sản phẩm
Cảm biến phản xạ ngược có bộ lọc phân cực và chức năng loại bỏ đối tượng phía trước

Thông số kỹ thuật chung
Phạm vi phát hiện hiệu quả		0 ... 13 m
Khoảng cách phản xạ		0,5 ... 13 m (phạm vi mù 0 ... 0,2 m mờ dần)
Phạm vi phát hiện ngưỡng		17 m
Mục tiêu tham khảo		Tấm phản xạ H85-2
Nguồn sáng		LED
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến , 660 nm
Bộ lọc phân cực		Có
Đường kính của điểm sáng		approx. 220 mm ở khoảng cách 13 m
Góc mở		emitter 1.2° Bộ thu ánh sáng 2°
Giới hạn ánh sáng môi trường		80000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		690 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây
Chỉ báo chức năng		2 đèn LED màu vàng, sáng lên khi chùm ánh sáng tự do, nhấp nháy khi thiếu dự trữ hoạt động, tắt khi chùm sáng bị gián đoạn
Bộ phận điều khiển		điều chỉnh độ nhạy (Adjustment to < 25% of the effective vận hành phạm vi) , công tắc chuyển đổi Light-on/dark-on
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Ripple		10 %
Dòng điện không tải		= 40 mA
Đầu ra
Đầu ra cảnh báo ổn định		1 PNP, không hoạt động khi không đạt đủ dự trữ vận hành trong 10;s ngay lập tức không hoạt động nếu có 4 lần ngắt tia sáng xảy ra
Loại chuyển mạch		chế độ chế độ light/dark on có thể chuyển đổi
Đầu ra tín hiệu		2 PNP, bổ sung, bảo vệ ngắn mạch, bảo vệ đảo cực , cực thu hở
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 200 mA
Tần số chuyển đổi		1000 Hz
Thời gian đáp ứng		0.5 ms
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Chứng nhận UL		E87056 , đạt tiêu chuẩn an toàn của UL , Nguồn điện Class 2 , Đánh giá loại 1
Điều kiện môi trường
nhiệt độ môi trường		-40 ... 60 °C (-40 ... 140 °F)
Nhiệt độ bảo quản		-40 ... 60 °C (-40 ... 140 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		5 chân, M12 x 1 connector, Có thể xoay 90°
Vật liệu
	Vỏ	nhựa ABS
	Optical face	Nhựa
	Đầu nối	kim loại
Khối lượng		approx. 100 g
Kích thước
	Chiều cao	88 mm
	Chiều rộng	25.8 mm
	Độ sâu	65.5 mm
