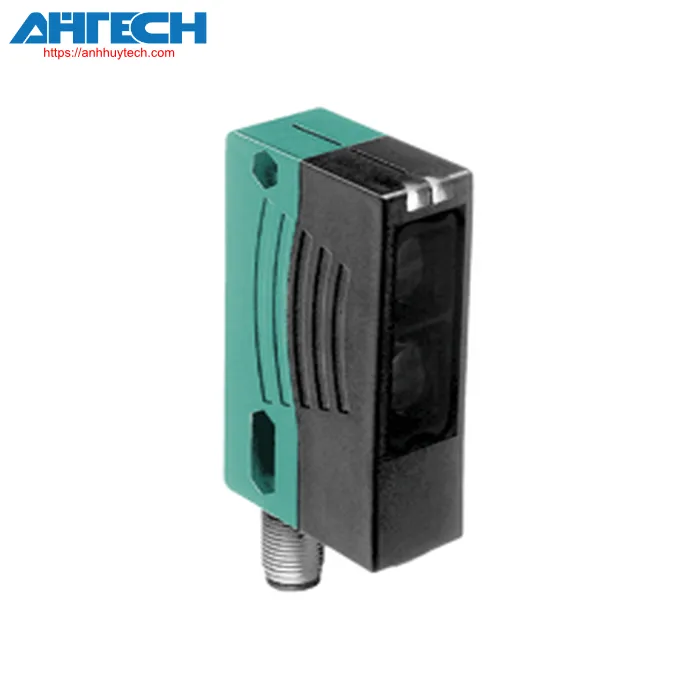

Cảm biến quang Pepperl+Fuchs RL29-55-V/25/73c/136

Danh mục Pepperl+Fuchs

Cảm biến quang RL29-55-V/25/73c/136

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của RL29-55-V/25/73c/136

Phân loại

Mô tả sản phẩm
Cảm biến phản xạ gương với bộ lọc phân cực

Thông số kỹ thuật chung
Phạm vi phát hiện hiệu quả		0.4 ... 6 m
Phạm vi phát hiện ngưỡng		8 m
Mục tiêu tham khảo		Gương phản xạ H85
Nguồn sáng		LED, 660 nm
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến
Bộ lọc phân cực		Có
Đường kính của điểm sáng		approx. 130 mm ở khoảng cách 6 m
Góc mở		Bộ phát: 1.2 ° , Receiver: 2 °
Giới hạn ánh sáng môi trường		80000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		1982.2 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo chức năng		đèn LED màu vàng, ánh sáng có chùm tia sáng tự do , nhấp nháy khi thiếu dự trữ hoạt động
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC , class 2
Ripple		10 %
Dòng điện không tải		= 30 mA
Đầu ra
Loại chuyển mạch		light-on
Đầu ra tín hiệu		2 đầu ra push-pull (4 trong 1), bảo vệ ngắn mạch, bảo vệ đảo cực
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA
Tần số chuyển đổi		500 Hz
Thời gian đáp ứng		1 ms
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Phù hợp với EAC		TR CU 020/2011
Chứng nhận UL		đạt tiêu chuẩn an toàn của UL, Nguồn Class 2, Vỏ bọc Type 1
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Phê duyệt		CE, Đạt tiêu chuẩn an toàn của UL 57M3 (Chỉ kết hợp với nguồn điện loại 2 của UL); Vỏ loại 1)
Điều kiện môi trường
nhiệt độ môi trường		-25 ... 60 °C (-13 ... 140 °F)
Nhiệt độ bảo quản		-40 ... 75 °C (-40 ... 167 °F)
Thông số phần cơ
Mức độ bảo vệ		IP65
Kết nối		Đầu nối nhựa M12 x 1, 4 chân
Vật liệu
	Vỏ	nhựa ABS
	Optical face	Nhựa
Khối lượng		70 g
Kích thước
	Chiều cao	88 mm
	Chiều rộng	25.8 mm
	Độ sâu	54.3 mm
