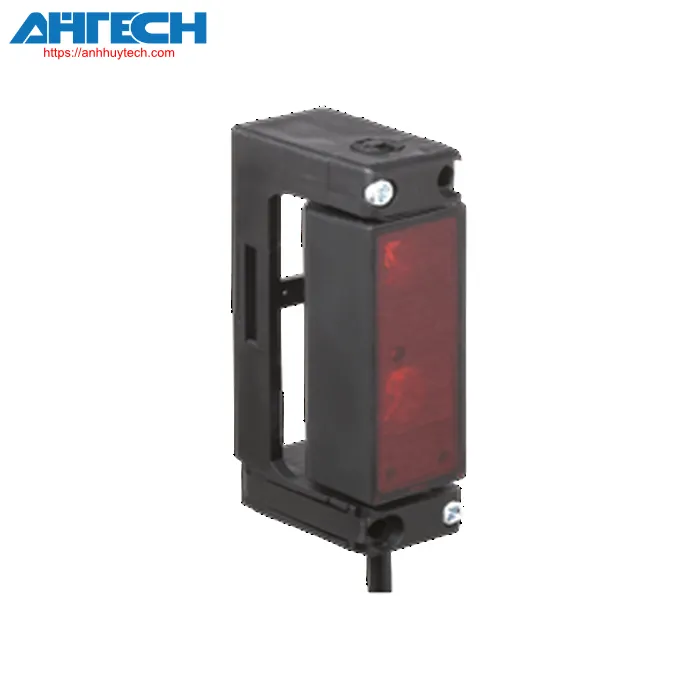

Cảm biến quang Pepperl+Fuchs RL81-54/25/31/115

Danh mục Pepperl+Fuchs

Cảm biến quang RL81-54/25/31/115

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của RL81-54/25/31/115

Phân loại

Mô tả sản phẩm
Cảm biến phản xạ gương với bộ lọc phân cực

Thông số kỹ thuật chung
Phạm vi phát hiện hiệu quả		REF-H88x25 0 ... 6 m REF-H88x50 0 ... 12 m
Khoảng cách phản xạ		REF-H88x25 2.6 ... 10 m REF-H88x50 2.5 ... 15.5 m
Phạm vi phát hiện ngưỡng		REF-H88x25 10 m REF-H88x50 15.5 m
Mục tiêu tham khảo		REF-H88x25
Nguồn sáng		LED
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến , 640 nm
Đường kính của điểm sáng		approx. 200 mm ở khoảng cách 6 m
Góc mở		3 °
Giới hạn ánh sáng môi trường		EN 60947-5-2 10000 Lux
Các thông số liên quan đến chức năng an toàn
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo chức năng		đèn LED màu vàng
Thông số kỹ thuật điện
Điện áp hoạt động		12 ... 24 V AC/DC
Ripple		10 %
Dòng điện không tải		= 50 mA
Thời gian trễ trước khi sẵn sàng		< 300 ms
Đầu ra
Loại chuyển mạch		light-on
Đầu ra tín hiệu		relay, 1 rơle máy phát điện được cấp điện: Chùm tia sáng không bị gián đoạn
điện áp chuyển mạch		max. 50 V AC ; 60 V DC
Dòng điện chuyển mạch		max. 1 A
Công suất chuyển đổi		max: 30 W ; 60 VA
Thời gian đáp ứng		Chùm sáng không bị cản trở để chùm sáng bị gián đoạn: 10 ms Chùm sáng bị gián đoạn đến chùm sáng không bị cản: 80 ms
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-30 ... 60 °C (-22 ... 140 °F)
Nhiệt độ bảo quản		-40 ... 70 °C (-40 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP65
Kết nối		Cáp PVC dài 2 mét
Vật liệu
	Vỏ	Polycarbonate
	Optical face	PMMA
Khối lượng		approx. 155 g
Kích thước
	Chiều cao	87 mm
	Chiều rộng	25 mm
	Độ sâu	42.5 mm
