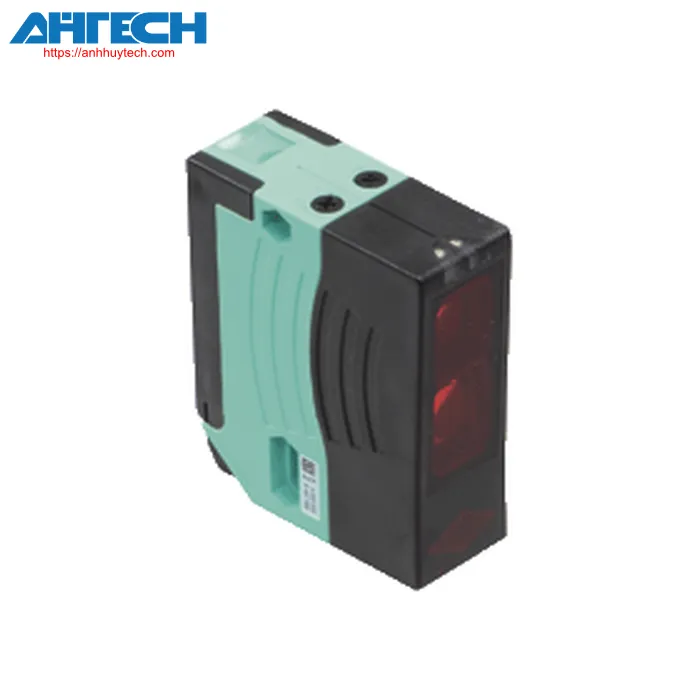

Cảm biến quang Pepperl+Fuchs RLK28-8-H-400-IR-Z/31/116

Danh mục Pepperl+Fuchs

Cảm biến quang RLK28-8-H-400-IR-Z/31/116

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của RLK28-8-H-400-IR-Z/31/116

Phân loại

Mô tả sản phẩm
Ngăn chặn nhiễu nền cảm biến

Thông số kỹ thuật chung
Detection phạm vi		20 ... 400 mm
Phạm vi phát hiện tối thiểu.		20 ... 150 mm
Phạm vi phát hiện tối đa		20 ... 400 mm
Phạm vi điều chỉnh		150 ... 400 mm
Ngăn chặn nhiễu nền		max. + 10% của giới hạn trên trong phạm vi phát hiện
Nguồn sáng		IRED
Loại ánh sáng		ánh sáng hồng ngoại điều chế , 880 nm
Chênh lệch đen trắng (6 %/90 %)		< 5 %
Đường kính của điểm sáng		approx. 14 mm ở khoảng cách 400 mm
Góc mở		Bộ phát 2° Bộ thu ánh sáng 2°
Giới hạn ánh sáng môi trường		50000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		620 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây
Chỉ báo chức năng		2 đèn LED màu vàng ON: đối tượng bên trong phạm vi quét OFF: đối tượng bên ngoài phạm vi quét
Bộ phận điều khiển		Phạm vi hoạt động adjuster , công tắc chuyển đổi Light-on/dark-on
Thông số kỹ thuật điện
Điện áp hoạt động		12 ... 240 V AC/DC
Tiêu thụ điện năng		= 3.5 VA
Đầu ra
Loại chuyển mạch		chế độ light/dark on, có thể chuyển đổi (có thể lựa chọn, chuyển đổi chế độ light/dark on chỉ được kích hoạt nếu bộ thu đã chọn 'dark oni'.)
Đầu ra tín hiệu		relay, 1 alternator
điện áp chuyển mạch		max. 250 V AC/DC
Dòng điện chuyển mạch		max. 2 A
Công suất chuyển đổi		DC: max. 50 W AC: max. 500 VA
Tần số chuyển đổi		25 Hz
Thời gian đáp ứng		20 ms
Chức năng hẹn giờ		Độ trễ BẬT (GAN), Độ trễ TẮT (GAB), Một lần chụp (IAB), Độ trễ ON - một lần (GAN-IAB), Độ trễ BẬT-TẮT độ trễ (GAN-GAB), có thể lập trình khoảng thời gian điều chỉnh 0,1 ... 10 giây
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Lớp bảo vệ		II, điện áp cách điện định mức = 250 V AC có mức độ ô nhiễm 1-2 theo IEC 60664-1 Mạch đầu ra được cách ly với mạch điều khiển theo IEC 61140. Cảnh báo! Lớp bảo vệ class 2 chỉ có hiệu lực khi terminal được đóng lại.
Chứng nhận UL		E87056 , đạt tiêu chuẩn an toàn của UL Thận trọng: This equipment is considemàu đỏ as mở-Loại equipment. It must be mounted within an enclosure, được thiết kế phù hợp để bảo vệ chống thương tích cá nhân do việc tiếp cận các bộ phận có điện theo tiêu chuẩn UL 508.
Phê duyệt CCC		Certified by China Compulsory Certification (CCC)
Điều kiện môi trường
nhiệt độ môi trường		-40 ... 60 °C (-40 ... 140 °F)
Nhiệt độ bảo quản		-40 ... 60 °C (-40 ... 140 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		terminal đấu nối có 8 đầu nối có lò xo cho tiết diện dây 0,5 ... 1,5 mm², insulation stripping 7.5 ... 8.5 mm, M16 x 1.5 ống chèn cáp
Vật liệu
	Vỏ	nhựa ABS
	Optical face	Khung nhựa
Khối lượng		112 g
Kích thước
	Chiều cao	88 mm
	Chiều rộng	25.8 mm
	Độ sâu	65.5 mm
