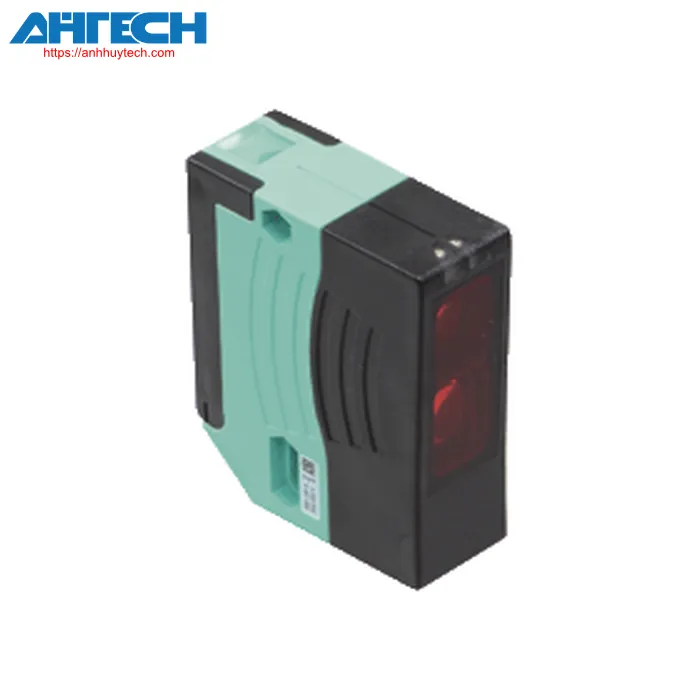

Cảm biến quang Pepperl+Fuchs RLK29-55/25/116-Set

Danh mục Pepperl+Fuchs

Cảm biến quang RLK29-55/25/116-Set

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của RLK29-55/25/116-Set

Phân loại

Mô tả sản phẩm
Chắc chắn, compact, long phạm vi photoelectric cảm biếns for detecting people, đối tượng và phương tiện

Thông số kỹ thuật chung
Phạm vi phát hiện hiệu quả		0 ... 12 m
Khoảng cách phản xạ		0.04 ... 12 m
Phạm vi phát hiện ngưỡng		14 m
Mục tiêu tham khảo		Tấm phản xạ H85-2
Nguồn sáng		LED
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến , 640 nm
Đường kính của điểm sáng		approx. 35 mm ở khoảng cách 12 m
Góc mở		± 1 °
Giới hạn ánh sáng môi trường		90000 Lux
Phụ kiện đi kèm		phản xạ C110-2 , Giá đỡ có vật liệu lắp đặt
Các thông số liên quan đến chức năng an toàn
MTTF_d		1460 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo chức năng		đèn LED màu đỏ sáng lên: khi chùm tia tự do nhấp nháy: Khi mức giảm xuống dưới dự trữ hoạt động off: khi chùm tia bị ngắt
Thông số kỹ thuật điện
Điện áp hoạt động		24 ... 230 V AC/DC
Ripple		10 %
Dòng điện không tải		= 8.5 mA
Tiêu thụ điện năng		0.2 W at 24 V DC , 1.8 W at 230 V AC 3 VA
Đầu ra
Loại chuyển mạch		light-on
Đầu ra tín hiệu		relay, 1 alternator
điện áp chuyển mạch		230 V AC
Dòng điện chuyển mạch		max. 2 A
Tần số chuyển đổi		7 Hz
Thời gian đáp ứng		50 ms
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Tuân thủ CE		Có
Phù hợp với EAC		TR CU 020/2011 TR CU 004/2011
Chứng nhận UL		đạt tiêu chuẩn an toàn của UL Thận trọng: This equipment is considemàu đỏ as mở-Loại equipment. It must be mounted within an enclosure, được thiết kế phù hợp để bảo vệ chống thương tích cá nhân do việc tiếp cận các bộ phận có điện theo tiêu chuẩn UL 508.
Phê duyệt CCC		Certified by China Compulsory Certification (CCC)
Điều kiện môi trường
nhiệt độ môi trường		-20 ... 60 °C (-4 ... 140 °F)
Nhiệt độ bảo quản		-20 ... 60 °C (-4 ... 140 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		hộp đấu nối terminal
Vật liệu
	Vỏ	nhựa ABS, chống cháy
	Optical face	Khung nhựa
Khối lượng		approx. 200 g
Kích thước
	Chiều cao	88 mm
	Chiều rộng	25.8 mm
	Độ sâu	65.5 mm
Lưu ý		Cầu chì an toàn = 2 A (sthấp-bthấp) theo tiêu chuẩn IEC 60127-2 Sheet 1 Khuyến nghị: sau khi xảy ra sự cố đoản mạch, hãy kiểm tra xem thiết bị hoạt động đúng hay không
