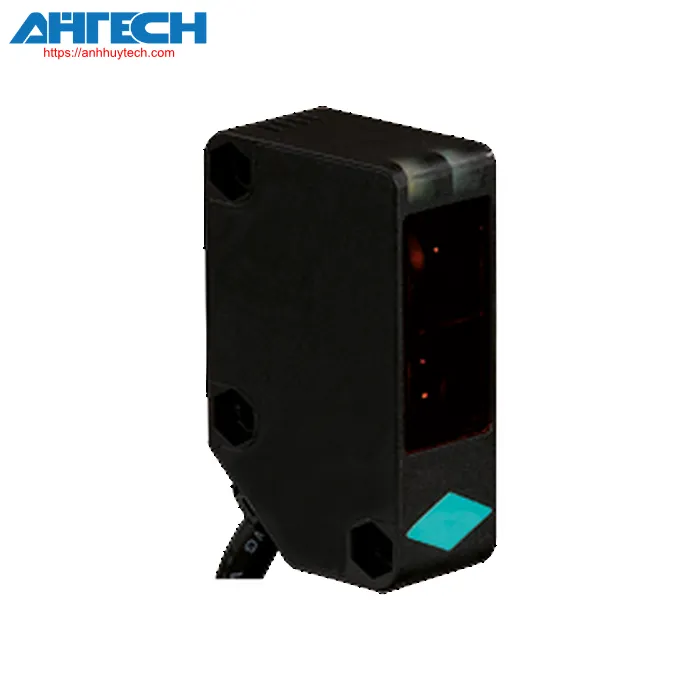

Cảm biến quang Pepperl+Fuchs RLK31-54/25/31/115

Danh mục Pepperl+Fuchs

Cảm biến quang RLK31-54/25/31/115

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của RLK31-54/25/31/115

Phân loại

Mô tả sản phẩm
Cảm biến phản xạ gương với bộ lọc phân cực, Nhựa housing, Phạm vi phát hiện 9 m, ánh sáng đỏ, đèn sáng, Phiên bản AC/DC, relay contact output, không có các bộ phận điều khiển, cáp cố định

Thông số kỹ thuật chung
Phạm vi phát hiện hiệu quả		0 ... 9000 mm
Khoảng cách phản xạ		20 ... 9000 mm
Phạm vi phát hiện ngưỡng		12 m
Mục tiêu tham khảo		phản xạ C110-2
Nguồn sáng		LED
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến , 630 nm
Bộ lọc phân cực		Có
Đường kính của điểm sáng		approx. 200 mm ở khoảng cách 6 m
Góc mở		3 °
Giới hạn ánh sáng môi trường		50000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		790 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây: nguồn cấp on
Chỉ báo chức năng		đèn LED màu vàng: 1. Đèn LED luôn sáng: signal > 2 x switching point (vận hành reserve) 2. Đèn LED nhấp nháy: tín hiệu giữa 1 x điểm chuyển mạch và 2 x điểm chuyển mạch 3. LED off: signal < switching point
Thông số kỹ thuật điện
Điện áp hoạt động		24 ... 240 V AC 12 ... 240 V DC
Dòng điện không tải		= 40 mA
Tiêu thụ điện năng		= 2 VA
Đầu ra
Loại chuyển mạch		light-on
Đầu ra tín hiệu		relay, 1 alternator
điện áp chuyển mạch		max. 240 V AC
Dòng điện chuyển mạch		max. 3 A
Công suất chuyển đổi		DC: max. 150 W AC: max. 750 VA
Tần số chuyển đổi		20 Hz
Thời gian đáp ứng		= 25 ms
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Lớp bảo vệ		II , điện áp định mức = 250 V AC có mức độ ô nhiễm 1-2 theo IEC 60664-1 Cách điện cơ sở mạch đầu ra của mạch đầu vào theo EN 50178, điện áp cách điện định mức 240 V AC
Phê duyệt CCC		Certified by China Compulsory Certification (CCC)
Điều kiện môi trường
nhiệt độ môi trường		-25 ... 55 °C (-13 ... 131 °F)
Nhiệt độ bảo quản		-40 ... 70 °C (-40 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		cáp cố định 2 m
Vật liệu
	Vỏ	Polycarbonate
	Optical face	PMMA
Khối lượng		154 g
Kích thước
	Chiều cao	62 mm
	Chiều rộng	18 mm
	Độ sâu	35 mm
