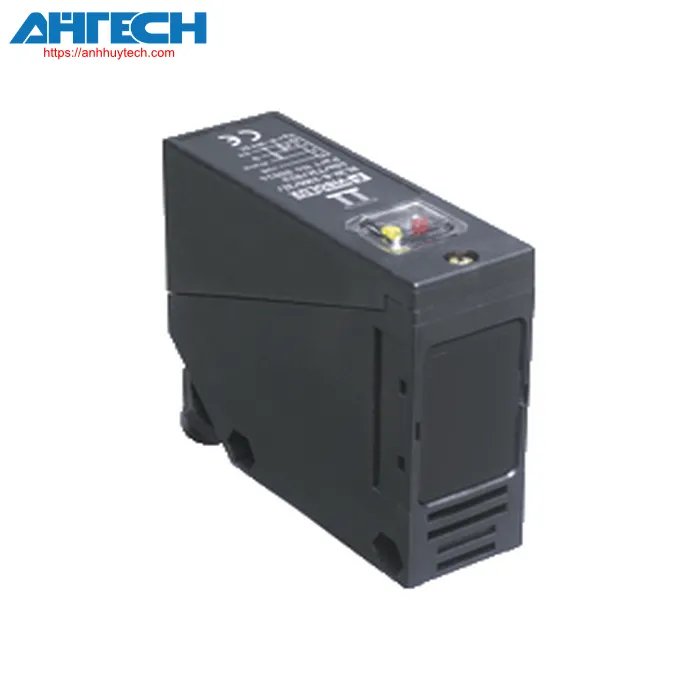

Cảm biến quang Pepperl+Fuchs RLK39-8-800/31/40a/116

Danh mục Pepperl+Fuchs

Cảm biến quang RLK39-8-800/31/40a/116

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của RLK39-8-800/31/40a/116

Thông số kỹ thuật chung
Detection phạm vi		0 ... 800 mm
Phạm vi điều chỉnh		150 ... 800 mm
Mục tiêu tham khảo		tiêu chuẩn màu trắng 200 mm x 200 mm
Nguồn sáng		IRED
Loại ánh sáng		ánh sáng hồng ngoại điều chế
Giới hạn ánh sáng môi trường		IEC / EN 60947-5-2 , 10000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		803 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo chức năng		đèn LED màu vàng: Trạng thái chuyển mạch đèn LED màu đỏ: chỉ định trước lỗi
Bộ phận điều khiển		Bộ điều chỉnh phạm vi cảm biến, light-on/dark-on công tắc chuyển đổi
Thông số kỹ thuật điện
Điện áp hoạt động		12 ... 240 V DC 24 ... 240 V AC (50 ... 60 Hz)
Ripple		10 %
Dòng điện không tải		= 50 mA
Lớp bảo vệ		II, điện áp định mức = 250 V AC với mức độ ô nhiễm 1-2 theo IEC 60664-1. Thận trọng! Lớp bảo vệ class 2 chỉ có hiệu lực khi terminal được đóng lại. Mạch đầu ra có cách điện cơ bản đối với mạch điều khiển theo tiêu chuẩn IEC/EN 61140.
Tiêu thụ điện năng		= 3 VA
Thời gian trễ trước khi sẵn sàng		= 300 ms
Đầu ra
Loại chuyển mạch		chế độ light/dark on
Đầu ra tín hiệu		1 đầu ra rơle
điện áp chuyển mạch		max. 240 V AC ; 150 V DC
Dòng điện chuyển mạch		max. 3 A
Công suất chuyển đổi		DC: max. 90 W AC: max. 750 VA
Tần số chuyển đổi		= 25 Hz
Thời gian đáp ứng		= 20 ms
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Phê duyệt CCC		Certified by China Compulsory Certification (CCC)
Phê duyệt		CE
Điều kiện môi trường
nhiệt độ môi trường		-25 ... 55 °C (-13 ... 131 °F)
Nhiệt độ bảo quản		-40 ... 70 °C (-40 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP54
Kết nối		hộp đấu nối terminal PG9 , = 0.75 mm²
Vật liệu
	Vỏ	PBT
	Optical face	PMMA
Khối lượng		approx. 110 g
Kích thước
	Chiều cao	64 mm
	Chiều rộng	25 mm
	Độ sâu	75 mm
Thông tin chung
Phạm vi giao hàng		Phụ kiện lắp đặt

Phân loại

Hệ thống	Classcode
ECLASS 13.0	27270903
ECLASS 12.0	27270903
ECLASS 11.0	27270903
ECLASS 10.0.1	27270903
ECLASS 9.0	27270903
ECLASS 8.0	27270903
ECLASS 5.1	27270903
ETIM 9.0	EC001821
ETIM 8.0	EC001821
ETIM 7.0	EC001821
ETIM 6.0	EC001821
ETIM 5.0	EC001821
UNSPSC 12.1	39121528
