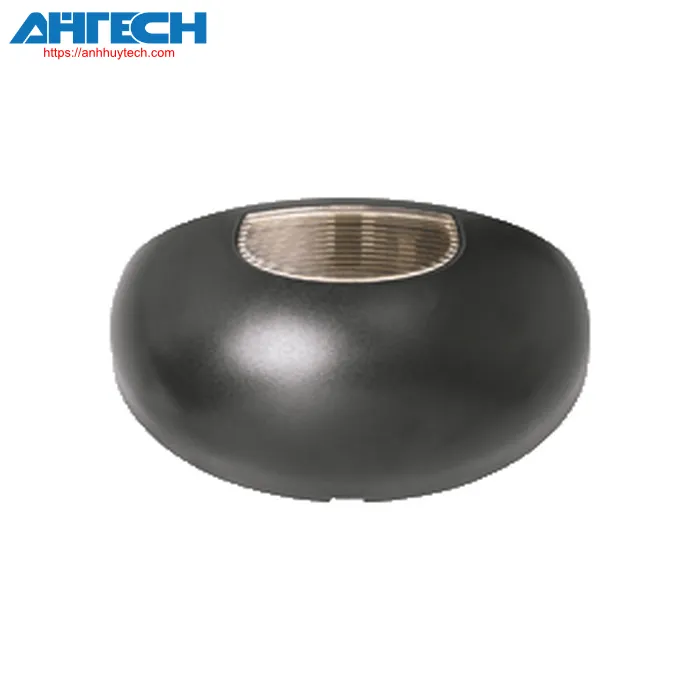

Cảm biến quang Pepperl+Fuchs RMS-D-RC

Danh mục Pepperl+Fuchs

Cảm biến quang RMS-D-RC

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của RMS-D-RC

Phân loại

Mô tả sản phẩm
Cảm biến chuyển động radar cao cấp cung cấp các chức năng bổ sung, phiên bản động cho phép phát hiện hướng, có thể vận hành từ xa, phạm vi phát hiện 2 m x 4,5 m, chiều cao lắp đặt tối đa: 4 m, vỏ màu đen, đầu ra tiếp điểm rơ le, kết nối bằng cáp

Thông số kỹ thuật chung
Phạm vi hoạt động		Chiều rộng: 2000 x 4500 mm (DxW) ở độ cao lắp 2200 mm và góc nghiêng 30° chật hẹp: 4500x 2000 mm (DXW) ở chiều cao lắp 2200 mm và góc nghiêng 30 °
Nguyên lý hoạt động		Mô-đun vi sóng
Tốc độ phát hiện		min. 0.1 m/s
Góc cài đặt		Horizontal: -30° ... +30° với bước tăng 5° chiều dọc: 0° ... 90° với bước tăng 10°
Tần số hoạt động		24.15 ... 24.25 GHz K-Bvà
Chế độ vận hành		Cảm biến chuyển động radar
Công suất phát xạ của bộ phát (EIRP)		< 20 dBm
Các thông số liên quan đến chức năng an toàn
MTTF_d		640 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo chức năng		LED đỏ/xanh
Bộ phận điều khiển		Công tắc DIP để chọn chế độ hoạt động : phát hiện hướng , chống nhiễu luồng di chuyển chéo , Chuyển động chậm , Loại chuyển mạch
Bộ phận điều khiển		điều chỉnh độ nhạy
Bộ phận điều khiển		Điều chỉnh độ trễ khi tắt
Thông số kỹ thuật điện
Điện áp hoạt động		12 ... 36 V DC , 12 ... 28 V AC
Dòng điện không tải		= 50 mA at 24 V DC
Tiêu thụ điện năng		= 1.2 W at 24 V DC = 1.7 W at 36 V DC
Đầu ra
Loại chuyển mạch		NO/NC
Đầu ra tín hiệu		relay, 1 Tiếp điểm thường mở (NO)/tiếp điểm NC
điện áp chuyển mạch		max. 48 V AC / 48 V DC
Dòng điện chuyển mạch		max. 0.5 A AC / 1 A DC
Công suất chuyển đổi		max. 24 W / 60 VA
De-energized delay		Có thể điều chỉnh 0,2 ... 5 giây (cài đặt gốc 1 giây)
Phê duyệt và chứng nhận
Tuân thủ CE		2014/53/EU This device can be used in all countries within the European Union. In other countries, tất cả các quy định quốc gia hiện hành phải được tuân thủ.
FCC approval		Không - Use in Khôngrth America is not permitted.
Điều kiện môi trường
Nhiệt độ hoạt động		-20 ... 60 °C (-4 ... 140 °F)
Nhiệt độ bảo quản		-30 ... 70 °C (-22 ... 158 °F)
Độ ẩm tương đối		không ngưng tụ tối đa 90%
Thông số phần cơ
Chiều cao lắp đặt		max. 4000 mm
Mức độ bảo vệ		IP54
Kết nối		dạng cắm 4 chân , Dây kết nối dài 5 m được bao gồm trong khi giao hàng.
Vật liệu
	Vỏ	ABS, than antraxit
Khối lượng		120 g
Kích thước		123 mm x 65 mm x 57 mm
	Chiều cao	65 mm
	Chiều rộng	123 mm
	Độ sâu	57 mm
Dòng sản phẩm phù hợp
Series		RMS
