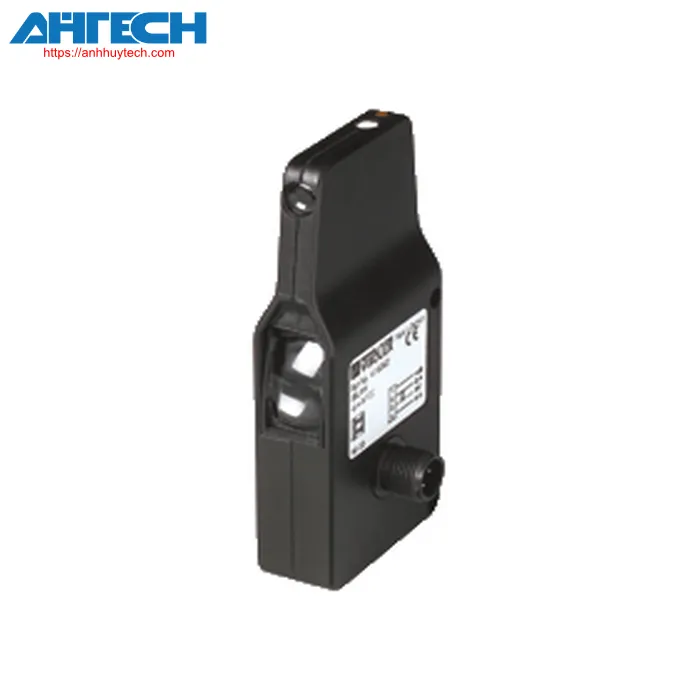

Cảm biến quang SBL-8-H-900-IR/25/32/65b/73

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của SBL-8-H-900-IR/25/32/65b/73

Phân loại

Mô tả sản phẩm
Máy quét theo dõi tắc nghẽn, backgtròn suppression cảm biến, Phạm vi phát hiện có thể điều chỉnh 900 mm, infraánh sáng đỏ, đèn sáng, 1 đầu ra PNP, Giắc M12

Thông số kỹ thuật chung
Detection phạm vi		40 ... 900 mm
Phạm vi phát hiện tối thiểu.		40 ... 340 mm
Phạm vi phát hiện tối đa		40 ... 900 mm
Phạm vi điều chỉnh		340 ... 900 mm
Mục tiêu tham khảo		tiêu chuẩn màu trắng 200 mm x 200 mm
Nguồn sáng		IRED
Loại ánh sáng		ánh sáng hồng ngoại điều chế , 880 nm
Chênh lệch đen trắng (6 %/90 %)		< 10 %
Đường kính của điểm sáng		approx. 60 mm tại phạm vi phát hiện 900 mm
Giới hạn ánh sáng môi trường		ánh sáng liên tục 30000 Lux , Đèn huỳnh quang 5000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		1100 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo chức năng		đèn LED màu vàng: đèn sáng khi phát hiện vật thể
Bộ phận điều khiển		Phạm vi hoạt động adjuster
Thông số kỹ thuật điện
Điện áp hoạt động		24 VDC -20% +10%
Ripple		max. 10 %
Dòng điện không tải		max. 20 mA
Đầu ra
Loại chuyển mạch		light-on
Đầu ra tín hiệu		1 PNP, bảo vệ ngắn mạch, bảo vệ đảo cực
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 200 mA
Tần số chuyển đổi		100 Hz
Thời gian đáp ứng		5 ms
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Tuân thủ các tiêu chuẩn và chỉ thị
Sự phù hợp tiêu chuẩn
	Chống sốc và va đập	IEC / EN 60068. nửa hình sin, 40 g trong mỗi X, Hướng Y và Z
	Chống rung	IEC / EN 60068-2-6. Sinus. 10 -1000 Hz, 10 gam trong mỗi X, Hướng Y và Z
Phê duyệt và chứng nhận
Chứng nhận UL		đạt tiêu chuẩn an toàn của UL, Nguồn Class 2, Vỏ bọc Type 1
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-20 ... 50 °C (-4 ... 122 °F)
Nhiệt độ bảo quản		-30 ... 60 °C (-22 ... 140 °F)
Thông số phần cơ
Mức độ bảo vệ		IP65
Kết nối		Đầu kết nối 4 chân M12 x 1
Vật liệu
	Vỏ	Nhựa
	Optical face	ống kính nhựa
Khối lượng		approx. 50 g
Kích thước
	Chiều cao	100 mm
	Chiều rộng	18 mm
	Độ sâu	46 mm
