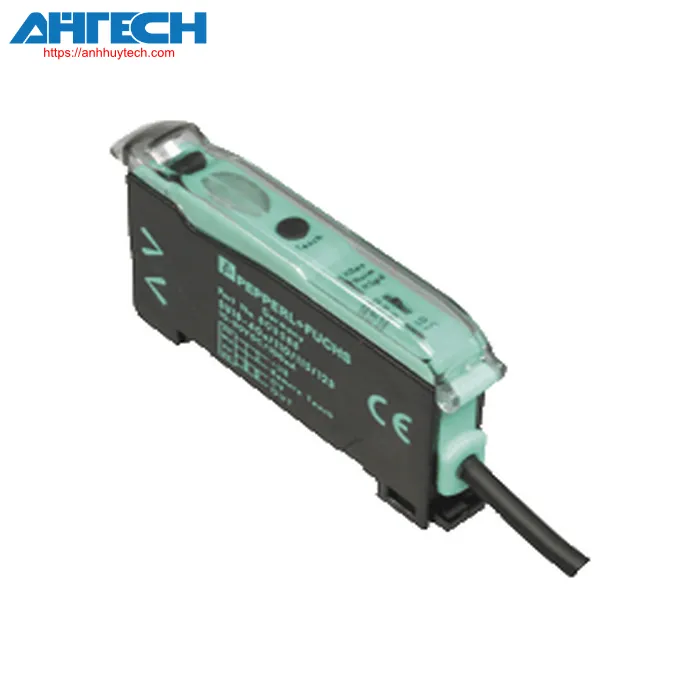

Cảm biến quang Pepperl+Fuchs SU18/35/40a/110/115a/126a

Danh mục Pepperl+Fuchs

Cảm biến quang SU18/35/40a/110/115a/126a

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của SU18/35/40a/110/115a/126a

Phân loại

Mô tả sản phẩm
Cảm biến sợi quang cho sợi quang thủy tinh và sợi quang nhựa

Thông số kỹ thuật chung
Phạm vi cảm biến		lên đến 460 mm (KLR-C02-2,2-2,0-K146)
Detection phạm vi		lên đến 1500 mm (KLE-C01-2,2-2,0-K116)
Nguồn sáng		LED
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến , 640 nm
Giới hạn ánh sáng môi trường		10000 Lux
Các thông số liên quan đến chức năng an toàn
MTTF_d		690 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây, sáng liên tục Bật nguồn , Chỉ báo điện áp thấp: Green LED, xung (khoảng 0,8 Hz) , ngắn mạch : Đèn LED nhấp nháy màu xanh lá cây (khoảng 4 Hz)
Chỉ báo chức năng		đèn LED màu vàng: trạng thái chuyển đổi chiếu sáng tĩnh, nhấp nháy khi thiếu dự trữ hoạt động
Bộ phận điều khiển		Phím thiết lập công tắc trượt 2 vị trí: chuyển đổi light/dark công tắc trượt 3 vị trí: chức năng hẹn giờ - hẹn giờ tắt, trên độ trễ 40 ms, thời gian trễ tắt 40 ms công tắc trượt 3 vị trí: vận hành mode - Stvàard, High Power, Ultra
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Ripple		10 %
Dòng điện không tải		= 30 mA
Đầu ra
Đầu ra cảnh báo ổn định		1 đầu ra push-pull (4 trong 1) NPN/PNP , bảo vệ ngắn mạch
Loại chuyển mạch		chế độ light/dark on, có thể chuyển đổi
Đầu ra tín hiệu		1 đầu ra push-pull (4 trong 1) NPN/PNP , bảo vệ ngắn mạch
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA , tải điện trở
Sụt áp		= 2 V DC at 100 mA ; = 0.7 V at 10 mA
Tần số chuyển đổi		Chế độ tiêu chuẩn: 3 kHz , Chế độ năng lượng cao: 1 kHz , Ultra mode: 100 Hz
Thời gian đáp ứng		Chế độ tiêu chuẩn: 160 µs , Chế độ năng lượng cao: 500 µs , Ultra mode: 5 ms
Độ chính xác lặp lại		= 0.5 % of adjusted cảm biến phạm vi
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Chứng nhận UL		đạt tiêu chuẩn an toàn của UL, Nguồn Class 2, Vỏ bọc Type 1
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-10 ... 55 °C (14 ... 131 °F)
Nhiệt độ bảo quản		-20 ... 70 °C (-4 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP50
Kết nối		200 mm, Cáp PVC có đầu nối M8, 4 chân
Vật liệu
	Vỏ	PC
Khối lượng		45 g
Kích thước
	Chiều cao	34.5 mm
	Chiều rộng	9 mm
	Độ sâu	62.3 mm
