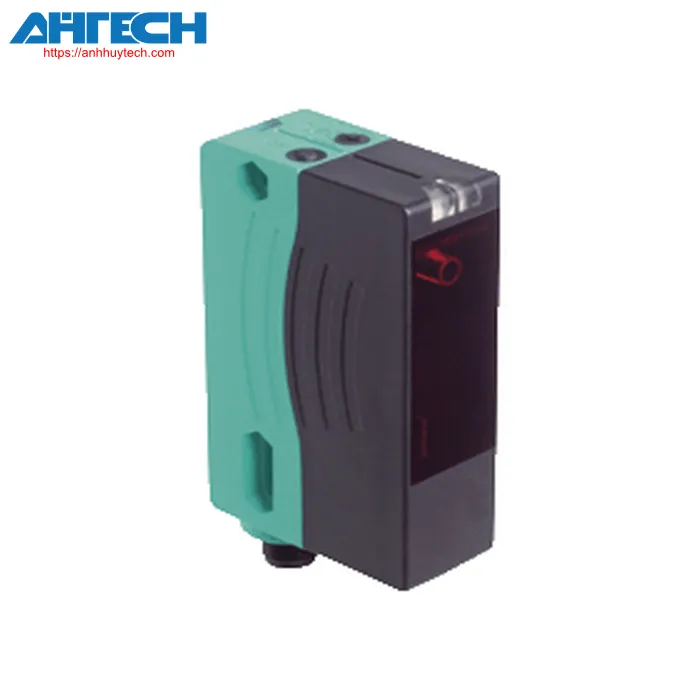

Cảm biến quang Pepperl+Fuchs VDM28-50-R1/73c/136

Danh mục Pepperl+Fuchs

Cảm biến quang VDM28-50-R1/73c/136

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của VDM28-50-R1/73c/136

Phân loại

Mô tả sản phẩm
Cảm biến khoảng cách đa năng, Đo đến gương phản xạ, Phương pháp đo lường PRT, Phạm vi phát hiện 50 mét, màu đỏ laser light, laser class 1, push-pull output, Giắc M12

Thông số kỹ thuật chung
Phạm vi đo		0.2 ... 50 m
Mục tiêu tham khảo		OFR-100/100
Nguồn sáng		diode laser tuổi thọ sử dụng 85,000 h at Ta = +25 °C
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến
Cường độ Laser danh nghĩa
	Lưu ý	ÁNH SÁNG LASER , KHÔNG NHÌN THẲNG VÀO TIA SÁNG
	Laser class	1
	Độ dài sóng	660 nm
	Khe hở chùm ánh sáng	< 1.5 mrad
	Độ dài xung	approx. 4 ns
	Tỷ lệ lặp lại	250 kHz
	năng lượng xung tối đa	< 1.5 nJ
Sai số góc		max. ± 2°
Phương pháp đo		Công nghệ đo xung (PRT)
Đường kính của điểm sáng		< 50 mm ở khoảng cách 50 m at 20 °C
Giới hạn ánh sáng môi trường		50000 Lux
Ảnh hưởng nhiệt độ		typ. = 0.25 mm/K
Các thông số liên quan đến chức năng an toàn
MTTF_d		200 a
Mission Time (T_M)		10 a
Phạm vi chẩn đoán (DC)		0 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây
Chỉ báo chức năng		2 đèn LED màu vàng để hiển thị trạng thái chuyển đổi
Chỉ báo Teach-In		Teach-In: Đèn LED xanh/vàng nhấp nháy theo pha.; 2.5 Hz Teach Error:Đèn LED xanh/vàng nhấp nháy không đồng pha.; 8.0 Hz
Bộ phận điều khiển		Công tắc xoay 5 bước để chọn chế độ hoạt động (cài đặt ngưỡng và chế độ hoạt động)
Bộ phận điều khiển		công tắc để thiết lập giá trị ngưỡng
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC , class 2
Ripple		10 % within the supply tolerance
Dòng điện không tải		= 70 mA / 24 V DC
Thời gian trễ trước khi sẵn sàng		1.5 s
Đầu ra
Đầu ra tín hiệu		2 đầu ra push-pull (4 trong 1), bảo vệ ngắn mạch, bảo vệ đảo cực
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA
Tần số chuyển đổi		50 Hz
Thời gian đáp ứng		10 ms
Phù hợp với
Sự tương thích điện từ		EN 61000-6-2, EN 61000-6-4
An toàn tia laser		IEC 60825-1:2007
Độ chính xác của phép đo
Độ chính xác tuyệt đối		± 25 mm
Độ chính xác lặp lại		< 5 mm
Phê duyệt và chứng nhận
Lớp bảo vệ		III
Chứng nhận UL		đạt tiêu chuẩn an toàn của UL, Nguồn Class 2, Vỏ bọc Type 1
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
FDA approval		IEC 60825-1:2007 Tuân thủ 21 CFR 1040.10 và 1040.11, ngoại trừ các sai lệch theo Laser Khôngtice Không. 50, dated June 24, 2007
Điều kiện môi trường
nhiệt độ môi trường		-30 ... 55 °C (-22 ... 131 °F)
Nhiệt độ bảo quản		-30 ... 70 °C (-22 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		Đầu kết nối 4 chân M12 x 1
Vật liệu
	Vỏ	Nhựa
	Optical face	PMMA
Khối lượng		90 g
Kích thước
	Chiều cao	88 mm
	Chiều rộng	25.8 mm
	Độ sâu	54.6 mm
