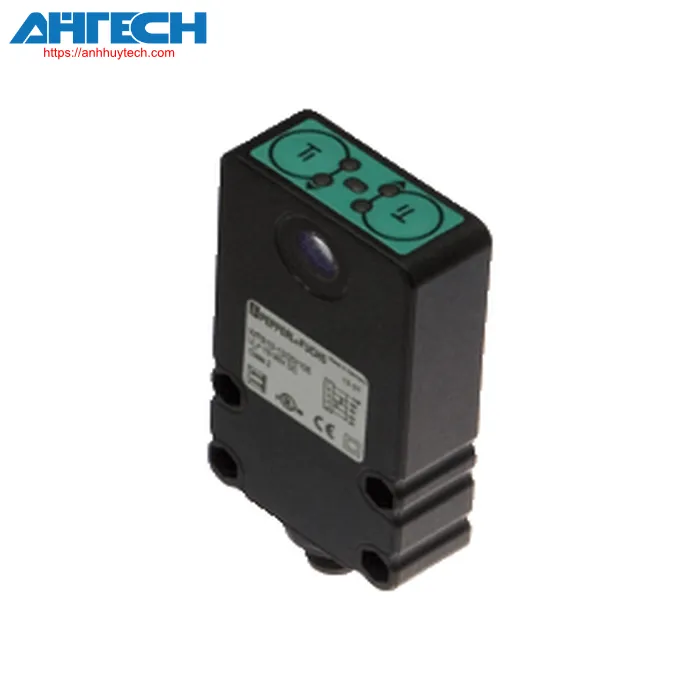

Cảm biến quang Pepperl+Fuchs WTS10-12/20/105

Danh mục Pepperl+Fuchs

Cảm biến quang WTS10-12/20/105

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của WTS10-12/20/105

Phân loại

Mô tả sản phẩm
Cảm biến chế độ khuếch tán

Thông số kỹ thuật chung
Detection phạm vi		2 ... 12 mm
Mục tiêu tham khảo		Đường kính điện cực hàn đồng: 16 mm , Mặt trước: 6 mm
Nguồn sáng		LED
Loại ánh sáng		ánh sáng đỏ nhìn thấy được điều biến , 640 nm
Giới hạn ánh sáng môi trường		ánh sáng liên tục 40000 Lux , Ánh sáng điều chế 5000 Lux
Góc nghiêng		± 1.5 °
Dung sai vị trí		± 2 mm
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây: Bật nguồn
Chỉ báo chức năng		đèn LED màu vàng: Trạng thái chuyển mạch đèn LED màu đỏ: Chỉ báo cảnh báo ổn định
Chỉ báo Teach-In		LED, nhấp nháy màu xanh lá cây/vàng (khoảng 4 Hz) Teach Error:Đèn LED xanh/vàng nhấp nháy không đồng pha.; 8.0 Hz
Bộ phận điều khiển		Phím thiết lập
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Dòng điện không tải		= 70 mA
Đầu ra
Loại chuyển mạch		light-on
Đầu ra tín hiệu		2 đầu ra công tắc PNP, KHÔNG bảo vệ phân cực ngược được bảo vệ ngắn mạch
Dòng điện chuyển mạch		max. 100 mA
Tần số chuyển đổi		100 Hz
Thời gian đáp ứng		5 ms
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Tuân thủ các tiêu chuẩn và chỉ thị
Sự phù hợp tiêu chuẩn
	Chống sốc và va đập	IEC / EN 60068. nửa hình sin, 50 g trong mỗi X, Hướng Y và Z
	Chống rung	IEC / EN 60068-2-6. Sinus. 10 -150 Hz, 5 gam trong mỗi X, Hướng Y và Z
Phê duyệt và chứng nhận
Lớp bảo vệ		II, điện áp định mức = 250 V AC với mức độ ô nhiễm 1-2 theo IEC 60664-1
Chứng nhận UL		đạt tiêu chuẩn an toàn của UL
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		0 ... 50 °C (32 ... 122 °F) Độ chính xác của việc chuyển đổi sẽ vẫn giữ nguyên, Nếu nhiệt độ sau khi học được không thay đổi hơn ±7 °C.
Nhiệt độ bảo quản		-20 ... 70 °C (-4 ... 158 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		5 chân, M12 x 1 connector
Vật liệu
	Vỏ	PC + ABS
	Optical face	Tròng kính chống trầy xước
Khối lượng		80 g
Kích thước
	Chiều cao	90 mm
	Chiều rộng	50 mm
	Chiều dài	20 mm
