Cảm biến lưu lượng Ifm SB4244

DANH MỤC IFM

Cảm biến lưu lượng Ifm sb4244

Cảm biến lưu lượng SB4244

Thương hiệu: Ifm
Mã sản phẩm: SBG11KL0FRKG

  • Dòng chảy nhanh hoặc những thay đổi về nhiệt độ không ảnh hưởng đến việc đo lường
  • Phép đo động giúp giảm số lượng thiết bị
  • Không yêu cầu chiều dài ống đầu vào và đầu ra
  • Được điều chỉnh riêng cho dầu để có kết quả đo tối ưu

Liên hệ Zalo  Liên hệ Zalo Gọi ngay  Gọi ngay
Chia sẻ:
Mô tả Download Phụ kiện

Đặc tính sản phẩm

Dải đo
2...50 l/min0.12...3 m³/h32...793 gph0.52...13.2 gpm
Kết nối với hệ thống kết nối ren G 1 ren trong
Hệ thống các tiếp điểm được mạ vàng
Môi chất Liquids; oil (độ nhớt 100 mm²/s at 40° C)
Nhiệt độ trung bình[°C] -10...100
Cấp áp suất
100 bar10 MPa
Lưu ý về áp suất
khi nhiệt độ lưu chất >70°C: 80 bar / 8 Mpa
Tùy chọn cấu hình tham số độ trễ/ window; thường mở/đóng; chuyển mạch logic; current/frequency output; damping for the switching output / đầu ra analog; màn hình có thể xoay và tắt; tiêu chuẩn unit of measurement; xử lý giá trị màu sắc; hệ số hiệu chỉnh
Trọng lượng[g] 1539.8
Vật liệu thép không gỉ (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; đồng mạ nickel hóa học
Materials (wetted parts) thép không gỉ (1.4401 / 316); thép không gỉ (1.4404 / 316L); đồng (2.0371); đồng mạ nickel; PPS; O-ring: FKM
Kết nối với hệ thống kết nối ren G 1 ren trong
Chu kỳ chuyển mạch cơ 10 triệu

Giao diện

Giao diện truyền thông IO-Link
Kiểu truyền động COM2 (38,4 kBaud)
Phiên bản IO-Link 1.1
tiêu chuẩn SDCI IEC 61131-9 CDV
Profiles Cảm biến thông minh: xuwrlys biến dữ liệu; Nhận diện thiết bị, Chẩn đoán thiết bị.
chế độ SIO Có
Yêu cầu port kết nối chính class A
Xử lý dữ liệu analog 2
Xử lý dữ liệu nhị phân 2
Thời gian chu kỳ xử lý tối thiểu[ms] 3.2
Hỗ trợ DeviceID>
Kiểu hoạt độngDeviceID
Mặc định1045
Nhiệt độ môi trường[°C] 0...60
Lưu ý về nhiệt độ môi trường
medium nhiệt độ < 80 °C
medium nhiệt độ < 100 °C: 0...40 °C
Nhiệt độ bảo quản[°C] -15...80
Cấp bảo vệ IP 65; IP 67
Độ chính xác (in the measuring range) ± 5 % MEW; (Q > 1 l/min; 20...70 °C Nhiệt độ trung bình)
Khả năng lặp lại ± 1 % MEW

Đầu ra

Tổng số đầu ra 2
Tín hiệu đầu ra tín hiệu chuyển mạch; tín hiệu analog; tín hiệu tần số; IO-Link
Chức năng đầu ra thường mở/đóng; ( có thể cấu hình được)
Điện áp sụt tối đa của đầu ra chuyển đổi DC[V] 2
Tải dòng tối đa mỗi đầu ra.[mA] 150; (200: ...60 °C; Nhiệt độ môi trường; 250: ...40 °C; Nhiệt độ môi trường)
Đầu ra dòng analog[mA] 4...20
Tải trọng tối đa[O] 500
Bảo vệ ngắn mạch Có
Bảo vệ quá tải Có
Tần số đầu ra[Hz] 0...10000
Điện áp hoạt động[V] 18...30 DC; (to SELV/PELV ; cULus - Class 2 source required)
Mức tiêu thụ dòng điện[mA] < 50
Cấp bảo vệ III
Bảo vệ phân cực ngược Có
Thời gian trễ bật nguồn[s] < 3
Dải đo
2...50 l/min0.12...3 m³/h32...793 gph0.52...13.2 gpm
Phạm vi hiển thị
0...60 l/min0...3.6 m³/h0...951 gph0...15.86 gpm
Độ phân giải
0.01 l/min0.001 m³/h1 gph0.01 gpm
Điểm đặt SP
0.35...50 l/min0.02...3 m³/h5...793 gph0.08...13.2 gpm
Điểm đặt lại rP
0...49.65 l/min0...2.98 m³/h0...787 gph0...13.12 gpm
Frequency end point, FEP
3.35...50 l/min0.2...3 m³/h53...793 gph0.88...13.2 gpm
Bước điều chỉnh
0.05 l/min0.005 m³/h1 gph0.02 gpm
Tần số tại điểm cuối FRP[Hz] 10...10000
Bước điều chỉnh[Hz] 10
Phép đo động lực học 1:50
Thời gian đáp ứng[s] 0.01
Giá trị quá trình giảm chấn dAP[s] 0...5
Bước điều chỉnh[s] 0.1
Giảm chấn cho đầu ra analog dAA[s] 0...5
Bước điều chỉnh[s] 0.1

Tải tài liệu cho SB4244

Tải file PDF

SẢN PHẨM LIÊN QUAN

Cảm biến lưu lượng Ifm sm9604
Cảm biến lưu lượng SM9604

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SMN32XGX50KG/US-100

Cảm biến lưu lượng Ifm sv8051
Cảm biến lưu lượng SV8051

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SVR54XGXD0KG/US

Cảm biến lưu lượng Ifm sd6101
Cảm biến lưu lượng SD6101

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SDN12DGXFPKG/US-100

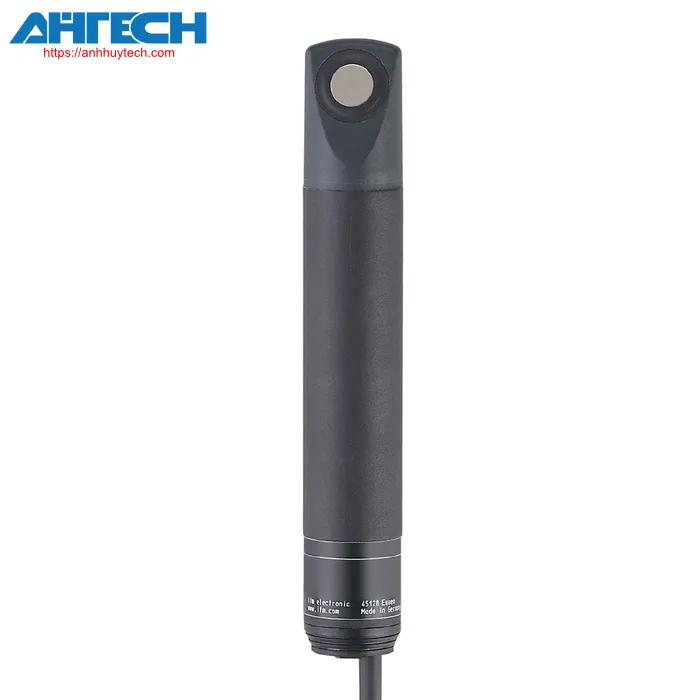

Cảm biến lưu lượng Ifm sl5101
