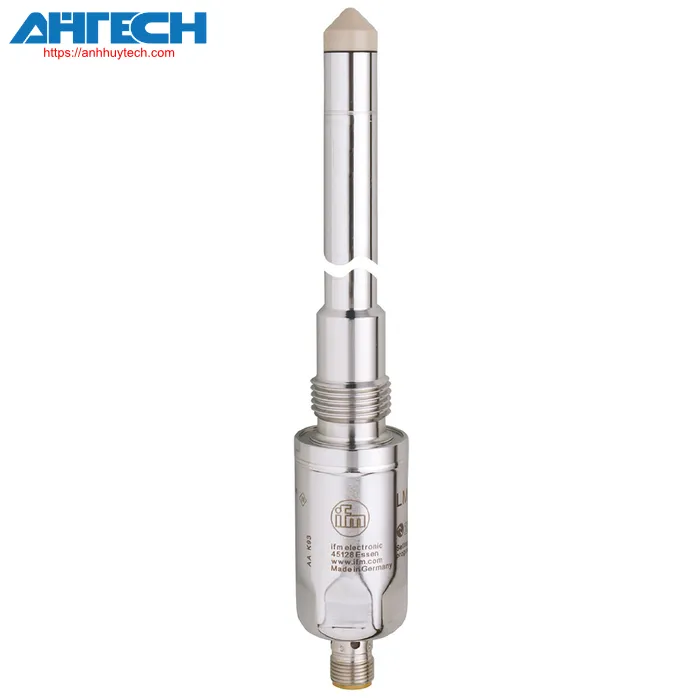

Cảm biến đo mức Ifm LR8000

DANH MỤC IFM

Cảm biến đo mức LR8000

Thương hiệu: Ifm
Mã sản phẩm: LR0000B-BR34ASPKG/US

Để kiểm mức chất lỏng trong bể chứa và thùng chứa
Thích hợp cho nước, dầu và chất làm mát
Màn hình hiển thị số rõ ràng
Hệ thống mô-đun bao gồm đơn vị đánh giá và đầu dò
Đầu dò cảm biến có thể được cắt theo chiều dài để linh hoạt trong nhiều ứng dụng

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Đặc tính sản phẩm

Số lượng đầu vào và đầu ra

Số lượng đầu ra kỹ thuật số: 4

Chiều dài đầu dò L[mm]

100...1600

Kết nối với hệ thống

kết nối ren ngoài G 3/4"

Hệ thống

các tiếp điểm được mạ vàng

Ứng dụng

cho các ứng dụng công nghiệp

Môi chất

Liquids

Hằng số điện môi của môi chất

= 1,8; (for media with a dielectric constant of 1.8...5 (e.g. dầu), a coaxial pipe is needed for operation)

Lưu chất được khuyến nghị

Nước; lưu chất gốc từ nước; dầu; môi chất có gốc dầu

Không thể sử dụng cho

See the operating instructions, chapter " Chức năng and features".

Nhiệt độ xử lý[°C]

-25...80; (90 < 1 h ; see note under remarks)

Cấp áp suất

16 bar

1.6 MPa

Chịu áp lực chân không

-1000 mbar

-0.1 MPa

MAWP (for applications according to CRN)[bar]

Giao diện truyền thông

IO-Link

Kiểu truyền động

COM2 (38,4 kBaud)

Phiên bản IO-Link

1.1

tiêu chuẩn SDCI

IEC 61131-9 CDV

Profiles

không có hình dạng

chế độ SIO

Có

Yêu cầu port kết nối chính class

Xử lý dữ liệu analog

Xử lý dữ liệu nhị phân

Thời gian chu kỳ xử lý tối thiểu[ms]

2.3

Hỗ trợ DeviceID

Kiểu hoạt động	DeviceID
Mặc định	10

Hiển thị

Đơn vị hiển thị	3 x đèn LED, màu xanh lá
Trạng thái chuyển đổi	4 x đèn LED, màu vàng
Mực chất lỏng	Màn hình alphanumeric hiển thị chữ và số, 4 chữ số
Cài đặt tham số	Màn hình alphanumeric hiển thị chữ và số, 4 chữ số

Điều kiện hoạt động

Nhiệt độ môi trường[°C]	-25...60
Nhiệt độ bảo quản[°C]	-40...85
Cấp bảo vệ	IP 67
Chiều dài đầu dò L[mm]	100...1600
Phạm vi hoạt động A[mm]	L-40; (when set to oil and oil based media: L-60)
Phạm vi không hoạt động I1 / I2[mm]	30 / 10; (when set to oil and oil based media: 30 / 30)
Tốc độ lấy mẫu[Hz]	4

Đầu vào / đầu ra

Số lượng đầu vào và đầu ra	Số lượng đầu ra kỹ thuật số: 4
Điện áp hoạt động[V]	18...30 DC
Mức tiêu thụ dòng điện[mA]	< 30
Cấp bảo vệ	III
Bảo vệ phân cực ngược	Có
Thời gian trễ bật nguồn[s]	< 3
Nguyên tắc đo lường	radar sóng dẫn đường
Tổng số đầu ra	4
Tín hiệu đầu ra	Tín hiệu chuyển đổi; IO-Link
Thiết kế phần điện	PNP
Số lượng đầu ra digital	4
Chức năng đầu ra	thường mở/đóng; ( có thể cấu hình được)
Điện áp sụt tối đa của đầu ra chuyển đổi DC[V]	2.5
Tín hiệu ra chuyển mạch DC cố định[mA]	200
Bảo vệ ngắn mạch	Có
Loại bảo vệ ngắn mạch	nhiệt, xung
Bảo vệ quá tải	Có
Khả năng lặp lại[mm]	± 5
Lỗi đo lường[mm]	± 7
Lỗi sai số[mm]	5
Độ phân giải[mm]	1
Độ lệch nhiệt độ trên 10 K	± 0.2 %
Trọng lượng[g]	380.45
Kích thước[mm]	Ø 50 / L = 99
Vật liệu	thép không gỉ (1.4301 / 304); thép không gỉ (1.4404 / 316L); FKM; PBT; PC; PEI; TPE-V
Materials (wetted parts)	thép không gỉ (1.4305 / 303); probe connection: thép không gỉ (1.4435 / 316L); PTFE; FKM; làm kín: được gia cố bằng sợi NBR
Kết nối với hệ thống	kết nối ren ngoài G 3/4"
